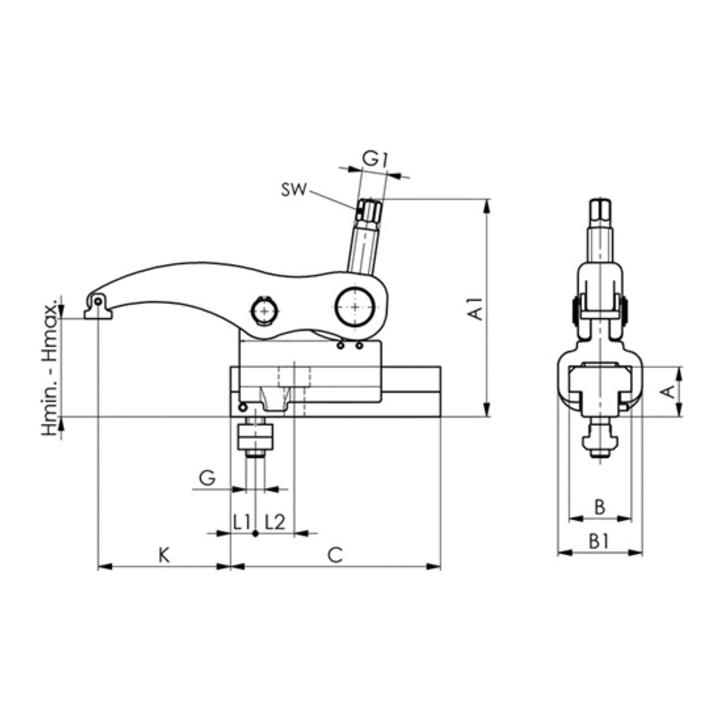

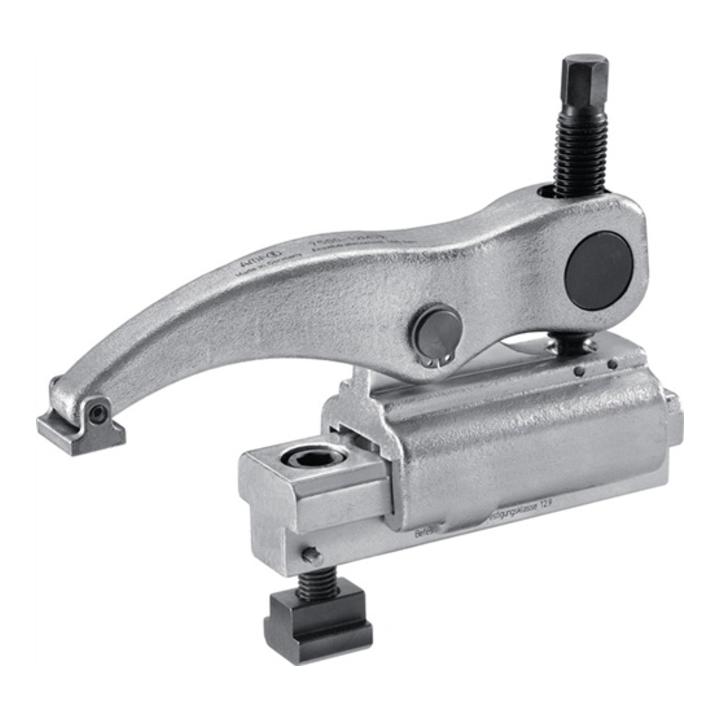

verschiebbar · komplett mit Befestigung · robustes Spannelement aus legiertem Vergütungsstahl in geschmiedeter Ausführung · für variable Spannhöhen und mit verschiebbarem Grundelement Bestehend aus: · Grundelement · Trägerelement · Druckstück mit glatter Fläche · Befestigungssatz 7500 BF · Anwendung: 1. Trägerelement auf dem Werkzeugtisch positionieren und befestigen 2. Das Grundelement kann auf dem Trägerelement in die gewünschte Position geschoben werden und ist somit einsatzbereit 3. Durch das Betätigen der Verstellschraube kann der Spannarm in der Höhe stufenlos verstellt und das Werkstück gespannt werden 4. Aufgrund der sehr robusten Bauweise ist ein schnelles und unkompliziertes Spannen möglich · A=32mm · A1=135 · B=40mm · B1=54mm · C=135mm · G1=M16 · H max.=63mm · H min.=0mm · K=32 - 97mm · L1=20mm · L2=30mm
