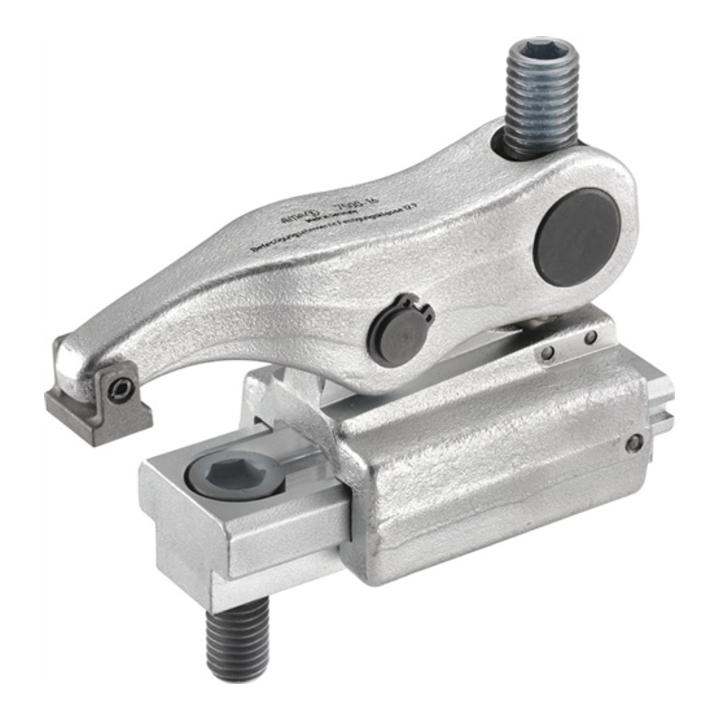

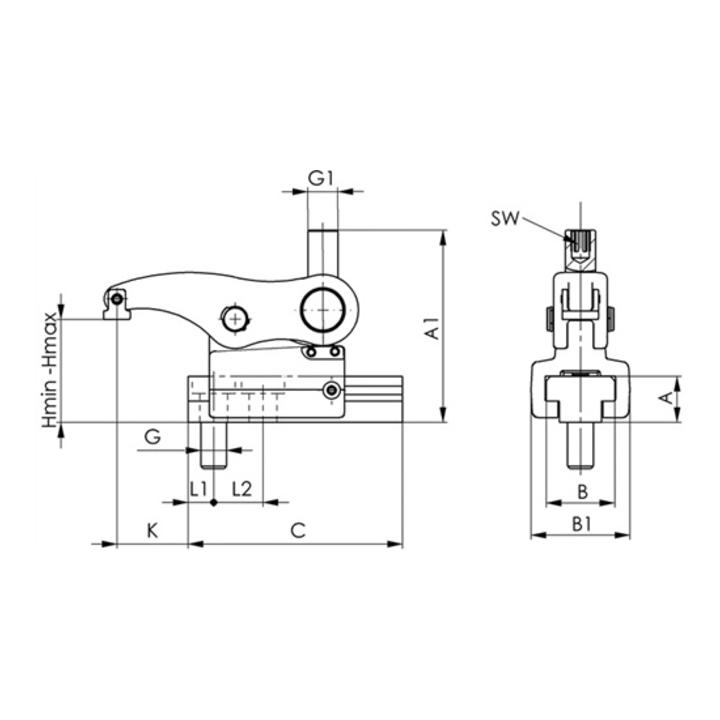

für Spritzguss · komplett mit Befestigung · robustes Spannelement aus legiertem Vergütungsstahl in geschmiedeter Ausführung für variable Spannhöhen und mit verschiebbarem Grundelement bestehend aus: - Grundelement - Trägerelement Anwendung: 1. Trägerelement auf der Werkzeugplatte positionieren und befestigen 2. Das Grundelement kann auf dem Trägerelement in die gewünschte Position geschoben werden und ist somit einsatzbereit. 3. Durch das Betätigen der Verstellschraube kann der Spannarm in der Höhe stufenlos verstellt und das Werkzeug gespannt werden. 4. Aufgrund der sehr robusten Bauweise ist ein schnelles und unkompliziertes Spannen möglich. Hinweis: Um den Verschleiß der Verstellschraube zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste Nr. 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmeberständig und auswaschfest. Vorteil: - max. Belastung 16 kN bzw. 25 kN - Verschleißarm durch zwei Gelenke - Einsatz auf Werkzeugplatten mit T-Nuten und Raster - Niedrige Bauhöhe durch Verstellschraube mit Innen-Sechskant · A=32mm · A1=125mm · B=40mm · B1=54mm · C=135mm · G=M12 · G1=M16mm · H max.=63mm · H min.=0mm · K=32-97mm · L1=16mm · L2=25mm
EAN/GTIN: 4020772373894
