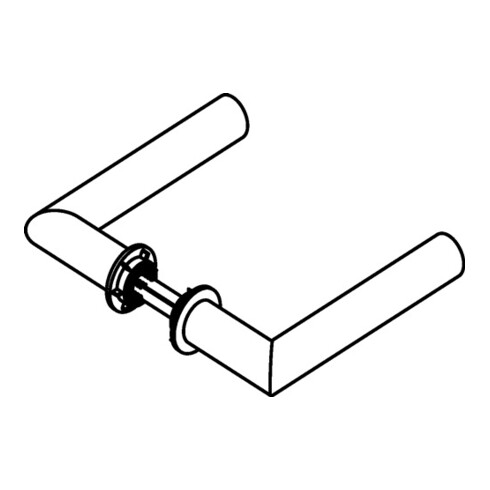

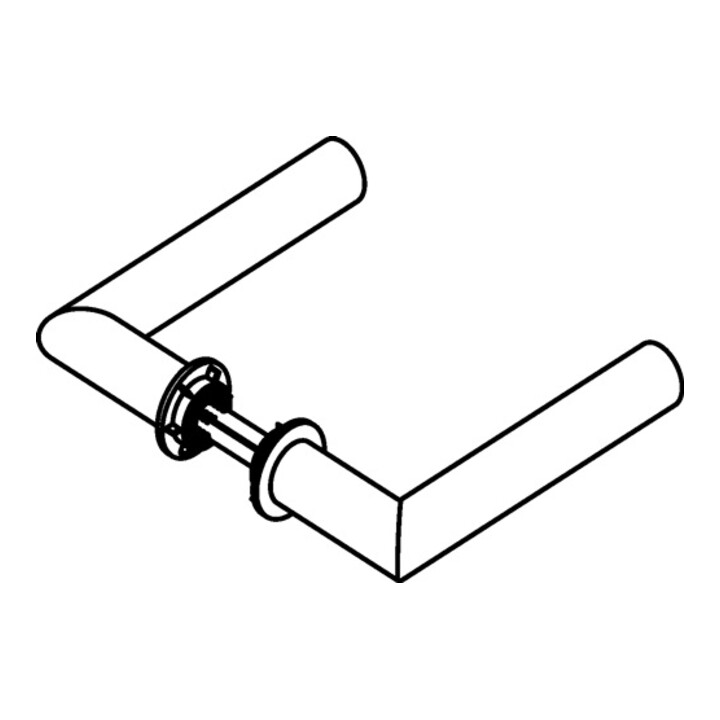

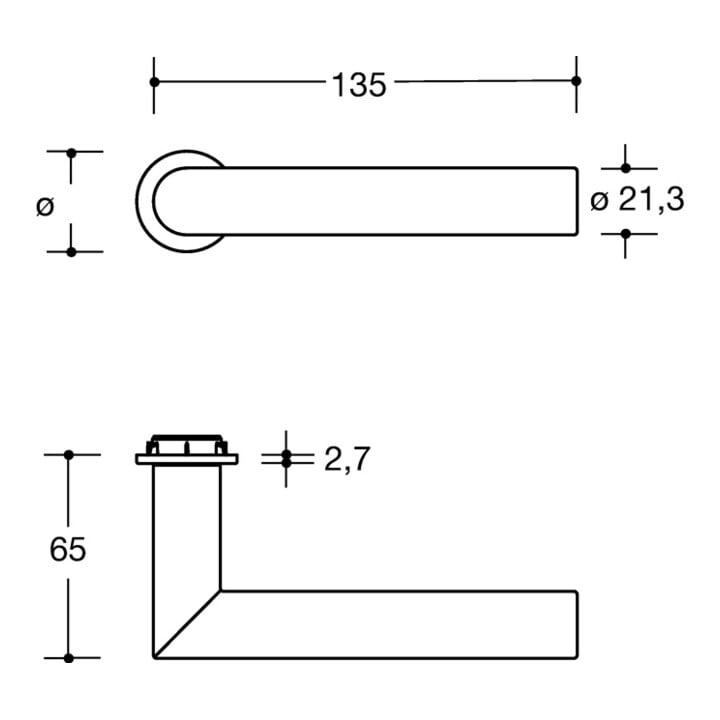

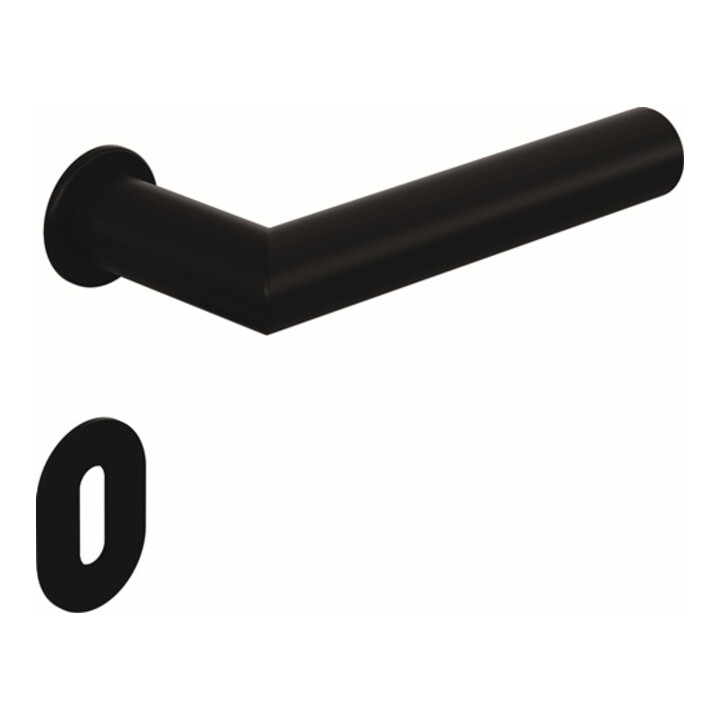

mini in Edition matt · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt Oberfläche matt Modell 162PBM mit Drückerrosette: durchgängig eingefärbt, farblich passend matt Modell 162PBMV mit Drückerrosette: PVD beschichtet, kupferfarbig matt Modell 162PBMX mit Drückerrosette: Edelstahl matt Durchmesser 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift
EAN/GTIN: 4014885536321
