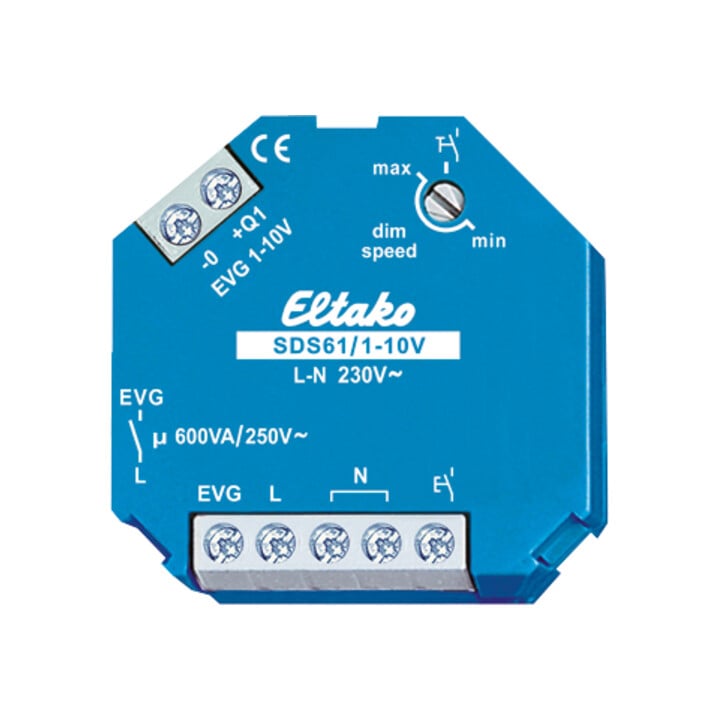

Eltako Steuerdimmschalter 1-10V, f.EVGs SDS61/1-10V

• 1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA
• Stand-by-Verlust nur 1 Watt
• Dimmgeschwindigkeit einstellbar
• Mit Kinderzimmer- und Schlummerschaltung
• Mit Taster- oder Schalter-Ansteuerung
• Für Einbaumontage
• 45mm lang, 45mm breit, 33mm tief
• Schaltung im Nulldurchgang zur Kontaktschonung
• Auch zur Ansteuerung von LED-Konvertern mit passiver 1-10V Schnittstelle ohne Hilfsspannung bis zu 0,6mA
• Darüber mit Hilfsspannung
• Schalt- und Steuerspannung 230V
• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais
• Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais am Ausgang EVG
• Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA
• Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
• Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
• Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen Wert
• Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung
• Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert
• Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet
• Mit dem dim speed-Drehschalter (nur bei Ansteuerung mit Taster) kann die Dimmgeschwindigkeit eingestellt werden
• Für den Fall, dass Lichtschalter nicht durch Lichttaster ersetzt werden können, kann der Drehschalter auf das Schaltersymbol am Rechtsanschlag gestellt werden: Wird der geschlossene Schalter wieder kurz geöffnet, dann wird gedimmt, bis er erneut kurz geöffnet wird
• Ein Wechsel der Dimmrichtung erfolgt automatisch an den beiden Scheitelpunkten
• Zusätzlich kann die Richtung gewechselt werden, indem der Schalter zweimal kurz geöffnet wird
• Mit Kinderzimmerschaltung (nur bei Ansteuerung mit Taster): Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern
• Mit Schlummerschaltung (nur bei Ansteuerung mit Taster): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet
• Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden
• Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden
• Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung

EAN/GTIN: 4010312109496
