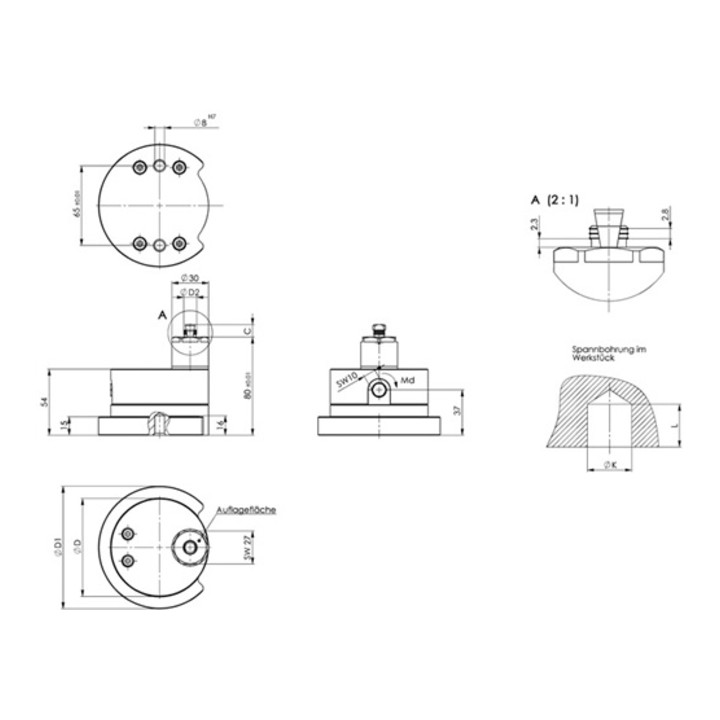

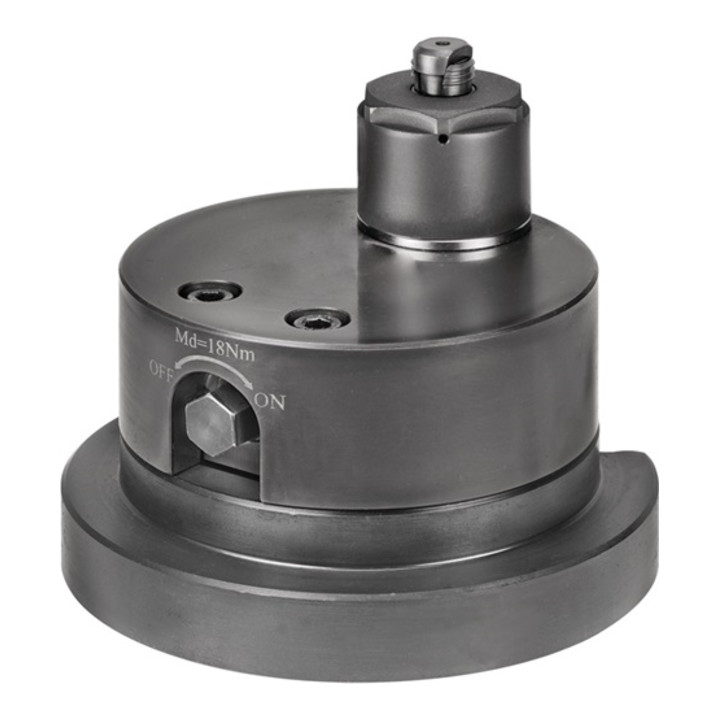

mechanisch · außermittigAnwendung:- Einsatz bei Werkstücken mit vorhandenen oder nachtäglich eingebrachten Bohrungen. - Nach Eingriff der Spannsegmente in die Bohrungen ist eine sichere 5-Seiten-Bearbeitung problemlos möglich. - Zum Betätigen des Elementes ist ein einfacher Sechskant-Aufsteckschlüssel (SW 10) zu verwenden. - Der vorhandene Spannrand dient zum Befestigen des Niederzugspannelementes auf dem Maschinentisch. - Zum Positionieren auf einer Vorrichtung sind an der Unterseite zwei Positionierbohrungen vorhanden (Stift ISO 8734 - 8 mm) Hinweis:- Beim Spannen von gehärteten Werkstücken oder Werkstücken aus GG / GGG bitte Rücksprache - Die Radialkraft ist zu beachten! - Die Seitenkraft beim Auflegen des Werkstückes darf den Tabellenwert "Seitenkraft" nicht überschreiten. - Zum Aufspannen auf den Maschinentisch können die Spannpratzen für Maschinenschraubstöcke (Nr. 6325, Bestell-Nr.: 74682, 373878) verwendet werden. Vorteil:- Alle Teile sind aus Vergütungsstahl. Alle Bauteile sind plasmanitriert und besitzen somit eine sehr gute Verschleißfestigkeit und Korrosionsbeständigkeit - Zweiteilige Spannsegmente sind außen verzahnt. - Flexibel einsetzbar durch einfache Handhabung und Aufspannung auf dem Maschinentisch · Weitere technische Eigenschaften C: 10,5mm · Spreizhub: 1,5bar · D: 80mm · Spannkraft vertikal: 5kN · Spannkolben-Ø: 22mm · Ø K: 10,9-11,8mm · Anzugsmoment: 18Nm · D2: 10,6mm · Seitenausgleich/Spanner: ± 0,25mm · Spannranddicke bei Al-Leg. min.: 9mm · Radialkraft Spannhülse: 27mm · Verschiebekraft horizontal: 2,8mm · Seitenkraft ungespannt: 100mm · D1: 100mm
EAN/GTIN: 04020772375607
