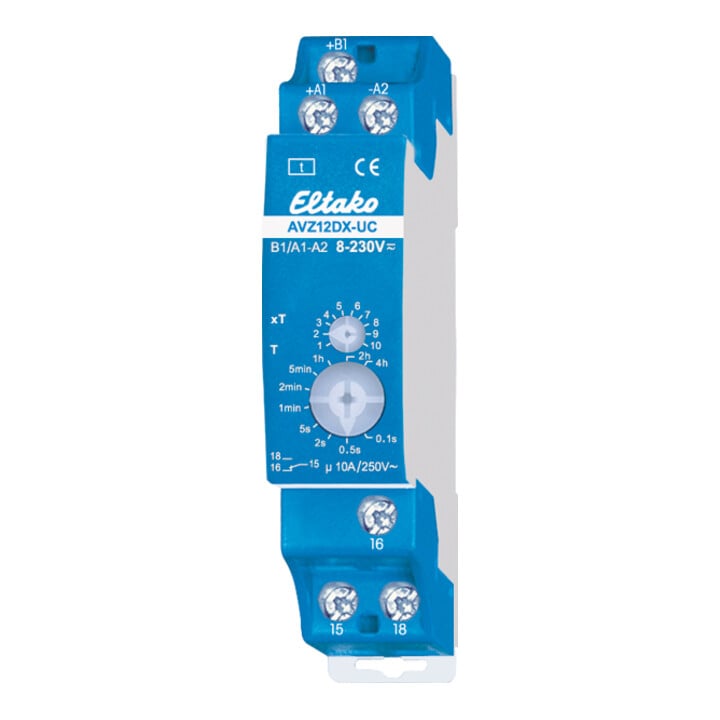

Eltako Zeitrelais AVZ12DX-UC
Lieferzeit: 1 Arbeitstag.
Bei einer Bestellung bis 12:00 Uhr erfolgt die Lieferung am darauffolgenden Arbeitstag.
Hersteller & Informationen
Technische Daten
| Betätigungsart | analog mit Einzelfunktion |
| Funktion | Ansprechverzögerung |
| 1. Zeitbereich Einheit | Minuten/Stunden |
| 1. Zeitbereich | 0,1..40 |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 1 |
| Einbauhöhe | 58 mm |
| Anzahl der Umschalter | 1 |
| Steuerspannung 1 | 8..230 V |
| Steuerspannungsart 1 | AC/DC |
| Frequenz der Steuerspannung 1 | 50 Hz |
| Versorgungsspannung | 8..230 V |
| Spannungsart der Versorgungsspannung | AC/DC |
| Schaltleistung Glühlampen | 2000 W |
| Schaltleistung Leuchtstofflampen DUO | 1000 VA |
| Schaltleistung Leuchtstofflampen parallel | 500 VA |
| Schaltleistung Leuchtstofflampen induktiv | 1000 VA |
Produktbeschreibung
-
• Ansprechverzögerung, 1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*
• Stand-by-Verlust nur 0,02-0,4 Watt
• Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief
• Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren
• Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen, dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt
• Universal-Steuerspannung 8.230V UC
• Versorgungsspannung wie die Steuerspannung
• Zeitbereich 0,1 Sekunden bis 40 Stunden
• Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
• Nach der Installation die auto\xadmatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
• Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung
• Sie blinkt, solange der Arbeitskontakt 15-18 offen ist (15-16 geschlossen) und leuchtet ständig, solange der Arbeitskontakt 15-18 geschlossen (15-16 offen) ist
• Die Zeitbasis T wird mit dem rastenden Drehschalter T eingestellt
• Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl
• Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator
• Der Multiplikator xT wird mit dem rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen.*Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden
• Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%
EAN/GTIN: 4010312603109
