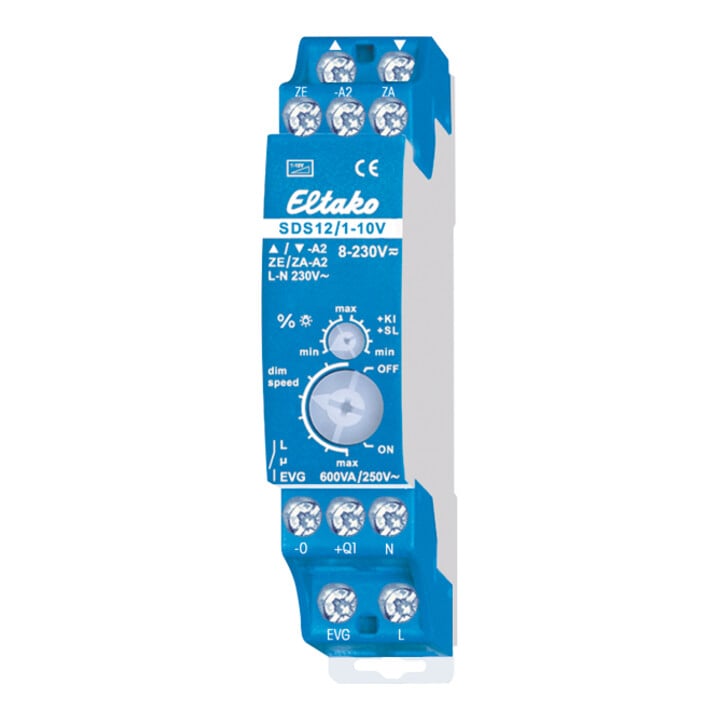

Eltako Steuerdimmschalter 1-10V,f.EVGs SDS12/1-10V
Lieferzeit: 4-7 Arbeitstage.
Hersteller & Informationen
- 1-10V-Steuer-Dimmschalter für EVG
- 1-10V-Steuerausgang 40mA
- Stand-by-Verlust nur 1 Watt
- Mindesthelligkeit und Dimmgeschwindigkeit einstellbar
- Mit Kinderzimmer- und Schlummerschaltung
- Auch zur Ansteuerung von LED-Konvertern mit passiver 1-10V Schnittstelle ohne Hilfsspannung bis zu 0,6mA
Technische Daten
| Zusammenstellung | sonstige |
| Bedienungsart | Tipptaster |
| App-Steuerung über Bluetooth | Nein |
| Dimmung Phasenanschnitt | Nein |
| Dimmung Phasenabschnitt | Nein |
| Seriendimmer | Nein |
| Lastart | kapazitive Last |
| Nebenstelleneingang | Nein |
| Lichtwertspeicher | Ja |
| Verwendbar mit Taste | Ja |
| Verwendbar mit Bewegungsmelder | Ja |
| Verwendbar mit Präsenzmelder | Ja |
| Verwendbar mit Zeitschalter/Timer | Ja |
| Verwendbar mit Funktaste | Nein |
| Verwendbar mit IR-Taste | Nein |
| Montageart | REG |
| Befestigungsart | Befestigung mit Schraube |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Thermoplast |
| Halogenfrei | Ja |
| Oberflächenschutz | sonstige |
| Ausführung der Oberfläche | matt |
| Farbe | blau |
| Transparent | Nein |
| Steuerspannung | 8..230 V |
Produktbeschreibung
-
• 1-10V-Steuer-Dimmschalter für EVG
• 1-10V-Steuerausgang 40mA
• Stand-by-Verlust nur 1 Watt
• Mindesthelligkeit und Dimmgeschwindigkeit einstellbar
• Mit Kinderzimmer- und Schlummerschaltung
• Auch zur Ansteuerung von LED-Konvertern mit passiver 1-10V Schnittstelle ohne Hilfsspannung bis zu 0,6mA
• Darüber mit Hilfsspannung
• Örtlich und zentral ein/aus mit gleichem Potenzial
• Versorgungspannung galvanisch getrennt
• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais
• Schaltung im Nulldurchgang zur Kontaktschonung
• Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory)
• Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und es wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet
• Mit dem%-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden
• Gleichzeitig wird festgelegt, ob die Kinderzimmerschaltung und die Schlummerschaltung aktiv sind (+KI +SL)
• Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden
• Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais an dem Ausgang EVG
• Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA
• Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
• Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
• Es können entweder Richtungstaster an Pfeil nach oben + unten angeschlossen werden, oder diese Anschlussklemmen werden gebrückt und es wird ein Taster als Universaltaster angeschlossen
• Als Richtungstaster ist dann Pfeil oben einschalten und aufdimmen sowie Pfeil unten ausschalten und abdimmen
• Ein Doppelklicken Pfeil oben löst das automatische Aufdimmen bis zur vollen Helligkeit mit dim-speed-Geschwindigkeit aus
• Ein Doppelklick Pfeil unten löst die Schlummerschaltung aus
• Die Kinderzimmerschaltung wird mit dem Taster an Pfeil oben ausgeführt
• Als Universaltaster erfolgt die Richtungsumkehr durch kurzes Loslassen des Tasters
• Kinderzimmerschaltung KI (Universaltaster oder Richtungstaster Pfeil oben): Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern
• Schlummerschaltung SL (Universaltaster oder Richtungstaster Pfeil unten): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet
• Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden
• Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden
• Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung
EAN/GTIN: 4010312109403
