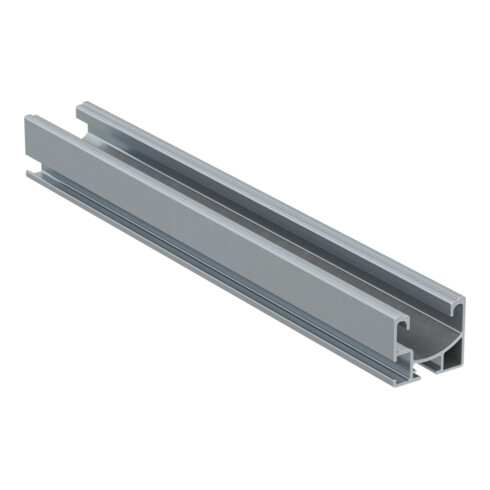

fischer Profil SolarFish H33 4.850 AL

Eigenschaften:

• Der Querschnitt mit reduzierter Höhe optimiert die Struktur für Installationen mit reduziertem Abstand zwischen den Stützen
• Die seitliche Nut und die untere Nut sind mit den Schnellkupplungen der GTA-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel
• Die drei verfügbaren Größen reduzieren den Abfall und erleichtern die Handhabung vor Ort

Anwendung:

• Ermitteln Sie das richtige Trägersystem je nach Art des Daches (z.B.
• Flachziegelhaken, Fassadenziegelhaken, Dreieckrahmen für Flachdächer, Stehfalzklemmen usw.)
• Bestimmen Sie den Achsabstand der Befestigungen entsprechend der Schnee- und Windlasten (verwenden Sie die SOLARPANEL-FiX-Software, um das System zu entwerfen)

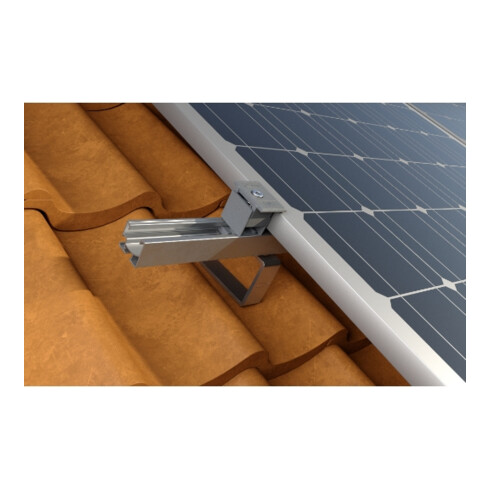

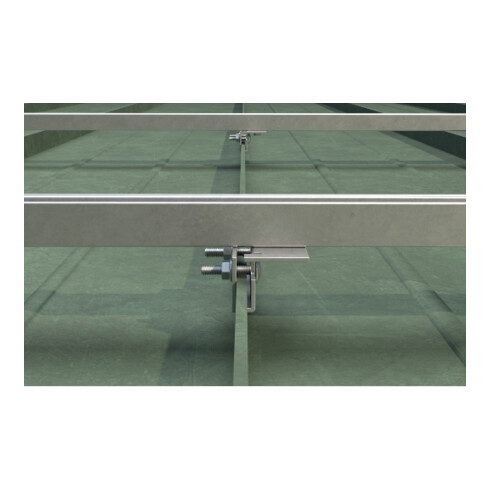

• Montieren Sie die SolarFish H33 AL-Schiene auf der ausgewählten Halterung durch die unteren oder seitlichen Nuten
• Um zwei SolarFish H33 AL-Schienen zu verbinden, installieren Sie einen SolarFish H33 AL-Verbinder, indem Sie ihn zwischen den beiden Schienen zentrieren, und schließen Sie die Installation mit RHS 8-Schrauben ab
• Um die Wärmeausdehnung zu begrenzen, empfiehlt es sich, Schienen in Reihe bis zu einer maximalen Länge von 15 m miteinander zu verbinden
• Darüber hinaus muss die Struktur unterbrochen und mit einer neuen Schiene begonnen werden, die von den vorherigen Schienen getrennt ist
• Bringen Sie die Klemmen durch die obere Nut der Schiene an
• Die SolarFish H33 AL-Schiene ist mit allen Arten von fischer-Klemmen kompatibel
• Befestigen Sie die PV-Paneele, indem Sie die Klemmen festziehen

EAN/GTIN: 8001132119440
