Anwendung von XZN vor allem in der Automobilindustrie
Diese Bezeichnung steht für ein sternförmiges Innenvielzahnprofil mit zwölf Spitzen, die für Antriebe mit Schraubenköpfen vorgesehen sind. Die zwölf Kanten im rechten Winkel treten hervor, wenn drei gleich voluminöse Quadrate um 30° bewegt und aufeinander gelegt werden. Dadurch wird auch der englische Begriff Triple-Square erklärt. Insbesondere ist das XZN-Profil in der Automobilindustrie weitestgehend zu finden. Ein sehr hoher Drehmoment wird durch das Innenvielzahlprofil auf die Schrauben, z.B. beim Anschrauben von Zylinderköpfen übertragen. Um Gewindebeschädigungen zu verhindern, müssen beim Anziehen dieser Schrauben die entsprechenden Drehmomente des Herstellers beachtet werden.
XZN unterliegt unterschiedlichen DIN-Normen
Die Schraubenschlüssel-Ratschen besitzen eine feine Verzahnung und die minimale konische Formatierung kann sich negativ auswirken, insbesondere wenn durch die Verschmutzung des Profils das Werkzeug nicht mehr komplett benutzt werden kann. Das kann zu hohem Verschleiß führen und die Ecken am XZN Werkzeug oder an der Schraube können wegbrechen. Die Größe für die Produktion von Schrauben mit XZN Profil unterliegen der DIN-Norm 34824 und ist unter der Rubrik Innenvielzahn für Schrauben zu sehen. Die Herstellung der Schrauben wird unter anderem in dem Absatz Zylinderschrauben mit Innenvielzahn mit Gewinde bis Kopf (DIN 34821), Zylinderschrauben mit Flansch und Innenvielzahn mit Gewinde bis Kopf (DIN 34822) und Linsensenkschrauben mit Innenvielzahn (DIN 34823) festgehalten. 4, 5, 6, 8, 10 und 12 sind übliche Schraubengrößen.
Das Werkzeug für XZN Produkte
Für die Produktion von Werkzeugen für Schrauben mit Innenvielzahlprofil sind die Vorgaben nachstehend zu finden:
- DIN 2324: Handbetätigte Schraubendrehereinsätze mit Innenvierkant für Schrauben mit Innenvielzahn.
- DIN 2325: Schraubendreher für Schrauben mit Innenvielzahn – Schraubendreherspitzen, Lehren und Prüfkörper für Drehmomentprüfung.
- DIN 65253: Winkelschraubendreher für Schrauben mit Innenvielzahn.
Das Handwerkzeug für die XZN Innenvielzahnprofile sind als L-Winkel, Bits, 3/8 Zoll- oder ½ Zoll-Steckschlüssel (Nüsse) erhältlich. Manche Produzenten weichen von den Maßen der Vielzahnprofile ab, um Spezialwerkzeuge zu erhalten.

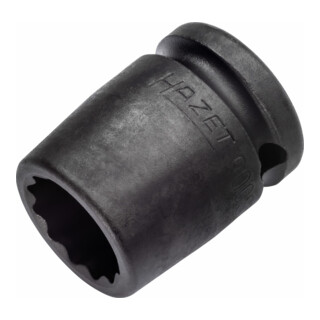

Steckschlüsseleinsätze schaffen oder lösen sichere Verbindungen. Der Stecknuss-Steckschlüsseleinsatz zählt zu den Schraubwerkzeugen und wird aus hochwertigem Chrom-Vanadium-Stahl hergestellt. Was ist genau der Unterschied zwischen dem Steckschlüsseleinsatz gegenüber einem Kraftsteckschlüsseleinsatz? Der Unterschied liegt in den Einsätzen. Kraftsteckschlüssel werden für Maschinenschrauber mit additionalem Kraftaufwand elektrisch oder mit Druckluft verwendet. Dabei ist es unerheblich, ob dafür Dreh- oder Schlagschrauben verwendet werden. Die Maschinen entsprechen der hohen Belastung im Gegensatz zur manuellen Bedienung. Kraftsteckschlüsseleinsätze können manuell bedient werden, wegen der erhöhten Unfallgefahr ist davon abzuraten. Normale Einsätze von Schraubenschlüssel-Ratschen können in Werkzeugmaschinen angewandt werden.
