Kabelverschraubung

Die Kabelverschraubung gibt es heute in sehr vielen verschiedenen Ausführungen für unterschiedliche Einsatzzwecke. Verschraubungszubehör in vielfältigen Ausführungen wird immer wieder benötigt, wenn es darum geht, Kabel schnell und sicher zu verlegen und zu befestigen. Kabelverschraubungen werden hauptsächlich aus zwei verschiedenen Gründen eingesetzt. Zum einen dienen sie dazu, die Kabel zugfest zu machen, also das versehentliche Herausreißen aus einem Gerät oder einer Verteilerdose zu verhindern. Zum anderen dienen sie aber auch dazu, die Kabeldurchführung abzudichten. Überall dort, wo in ein Gerät oder eine Verteilerdose keine Feuchtigkeit eindringen sollte, werden entsprechend abgedichtete Kabelverschraubungen eingesetzt. Es gibt sie sowohl in der Kunststoffausführung als auch aus Metall. Kabelverschraubungen in unterschiedlichen Ausführungen schützen also elektrische Betriebsmittel wie Schaltschränke, Geräte oder Verteilerdosen vor mechanischen Einflüssen und auch vor Staub und Feuchtigkeit. Das Kabel wird so fest wie möglich mit dem entsprechenden Gehäuse verbunden. Es gibt die Kabelverschraubungen sowohl mit metrischem Gewinde als auch mit Stahlpanzerrohrgewinde. Diese Verschraubungen werden häufig als PG-Kabelverschraubungen bezeichnet. Eine Kabelverschraubung aus Metall kommt häufig dort zum Einsatz, wo EMV-gerechte Installationen ausgeführt werden müssen. Hier noch einmal die unterschiedlichen Kabel Verschraubungen im Überblick:

• Kunststoffverschraubungen mit Gummidichtungen für den universellen Einsatz
• PG-Kabelverschraubungen mit Stahlpanzerrohrgewinde

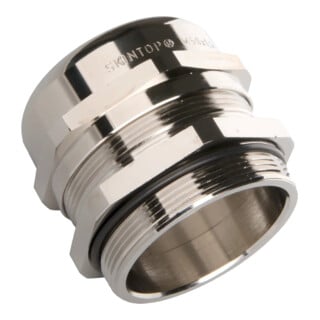

• Kabelverschraubungen aus Metall
• teilbare Verschraubungen für vorkonfektionierte Kabel

Die Montage der Kabelverschraubung

Die Montage der Verschraubungen kann recht einfach durchgeführt werden. Ist eine passende Bohrung an der Montagestelle vorhanden, so wird die Verschraubung in diese eingesetzt und befestigt. Das abschraubbare Stück der Verschraubung wird zunächst über das zu verlegende Kabel geschoben. Anschließend wird das Kabel durch den bereits montierten Teil der Verschraubung geschoben und mithilfe der auf dem Kabel befindlichen Mutter verschraubt. In der Regel kommen hier noch zusätzliche Dichtungsringe zum Einsatz. Die großflächigen, balligen Abdichtungen werden beim Verschraubungen zusammengedrückt und sorgen so für eine optimale Abdichtung des verlegten Kabels. Hochwertige Verschraubungen garantieren eine hohe Betriebssicherheit sowie Langlebigkeit auch unter schwierigen Einsatzbedingungen.

Sollen Kabel mit bereits angebrachten Steckern verlegt werden, so eignet sich hierfür die teilbare Kabelverschraubung. Diese Ausführung besteht aus mehreren Teilen. Es gibt einen aus zwei Teilen bestehenden Verschraubungskörper sowie ein geschlitztes Dichtelement. Mithilfe dieser Verschraubungen können auch vorkonfektionierte Leitungen sicher in Geräte oder Verteilerdosen eingeführt werden, ohne dass die Stecker zuvor demontiert werden müssen. Zur einfachen und sicheren Verlegung und Einführung mehrerer Kabel eignen sich teilbare Systeme für die Kabeleinführung.
