Walther Werke Anschlussverteilerschrank 22kVA m.Zählerplatz WAV0100R1
Walther Werke Anschlussverteilerschrank 22kVA m.Zählerplatz WAV0100R1
Lieferzeit: 1 Arbeitstag
Standardlieferung
Bei einer Bestellung bis 12:00 Uhr erfolgt die Lieferung am darauffolgenden Arbeitstag.
- Ausführung
- Anschlussverteilerschrank
- Bemessungsspannung
- 230/400 V
- Bemessungsstrom
- 32 A
- Anschlussleistung
- 22 kVA
- Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
- 2
- Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
- 1
- Anzahl der SCHUKO-Steckdosen
- 3
- Anzahl der Zählerfelder
- 1
- Hauptschalter-Bemessungsstrom
- 32 A
- Anzahl der Pole Hauptschalter
- 3
- Anzahl der Leitungsschutzschalter
- 5
- Fehlerstrom-Typ
- B
- Anzahl der Fehlerstrom-Schutzschalter 30 mA
- 1
- Notschalter
- nein
- Schutzart (IP)
- IP44
- Werkstoff des Gehäuses
- Stahlblech
- Breite
- 669 mm
- Höhe
- 1297 mm
- Tiefe
- 360 mm
- Art.-Nr.
- 95874783
- GTIN
- 4015609061105

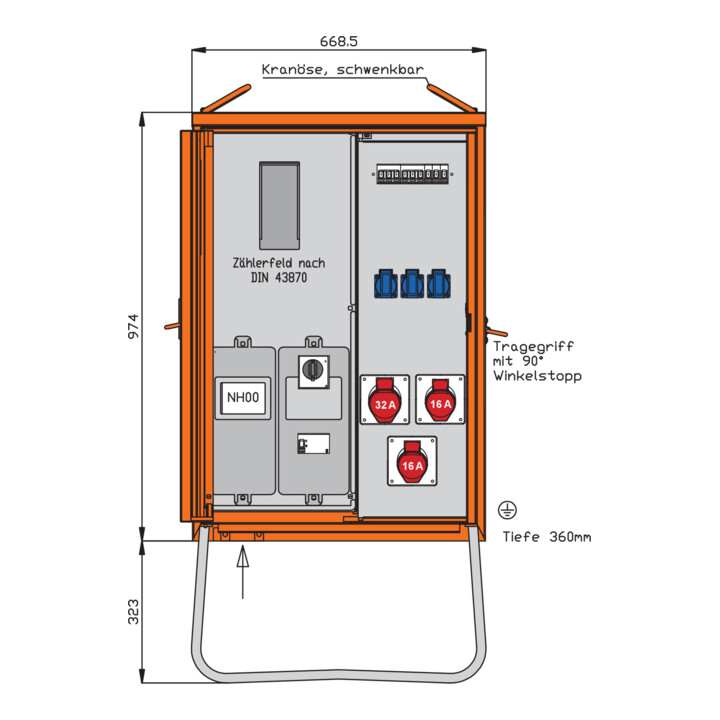

• WALTHER Anschlussverteilerschrank Anschlussleistung: 22kVA nach IEC61439-4 und DIN/VDE 43868/1 • Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung • Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen • Inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel • Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse • Schutzart: IP 44 • Messeinrichtung Schutzart: IP 54 • Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm • Anschluss: 1 NH00-Sicherungslasttrennschalter 63A mit Bügelklemmen 10-50qmm • Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 • Abgang / Absicherung: 1 Leistungsschalter 3P 32A mit thermisch-magnetischem Auslöser • 1 RCD-Schutzschalter 4P 40A/30mA -B- • 1 CEE-Anbaudose 32A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- • 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- • 3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
