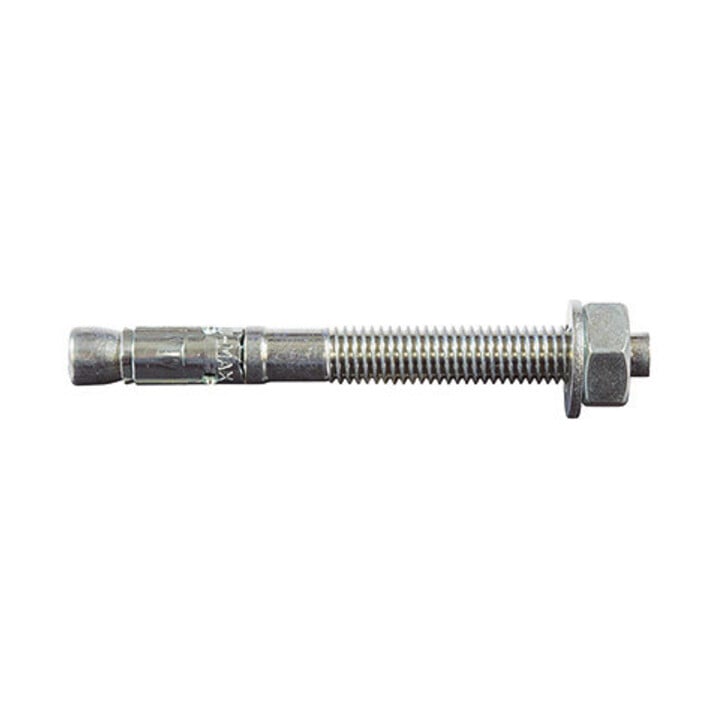

Upat Expressanker MAX 10/ 80/165 galZn
Hersteller Nr.:521265|Art.-Nr.:66897418
1/3
Upat Expressanker MAX 10/ 80/165 galZn
Hersteller Nr.:521265|Art.-Nr.:66897418
105,98 €inkl. MwSt.
80 Stück enthalten
Nur 2 Stück auf Lager
Lieferzeit: 2-3 Arbeitstage
Standardlieferung
Technische Daten
- Anbauteildicke (reduziert) max.
- 100 mm
- Anbauteildicke (standard) max.
- 80 mm
- Bohrernenndurchmesser
- 10 mm
- Bohrlochtiefe bei Durchsteckmontage min.
- 155 mm
- Dicke des Anbauteils max.
- 80 mm
- Drehmoment Montage
- 45 N·m
- Dübellänge
- 165 mm
- Gesamtlänge
- 165 mm
- Gewicht
- 3.887 g
- Gewinde
- M 10 x 94
- Gewindelänge
- 94 mm
- Schlüsselweite
- 17 mm
- Außendurchmesser U-Scheibe
- 20 mm
- Stärke U-Scheibe
- 2 mm
- Verankerungstiefe
- 60 mm
- Zulassung
- Ja
- Brandgutachten
- Nein
- Nutzlänge (standard) max.
- 80 mm
- Kopfprägung
- N
- Bohrlochtiefe ab Oberkante Anbauteil min.
- 75 mm
- DIBt-Zulassung
- Ja
- Durchgangsloch im Anbauteil
- 12 mm
- ETA-Zulassung (1)
- Ja
- Gewindedurchmesser
- M10
- Seismic-Zulassung
- C1 / C2
- Ausführung
- Mit Mutter und Scheibe
- Montageart
- Vorsteckmontage, Durchsteckmontage
- Oberfläche
- Galvanisch verzinkt
- Werkstoff
- Stahl
- Zugelassen für
- Beton C20/25 bis C50/60, ungerissen, Beton C20/25 bis C50/60, gerissen
- Anerkennung Factory Mutual
- Nein
- Brandprüfung
- Nein
- DOP - Declaration of Performance
- Ja
- EPD - Umwelt Produktdeklaration
- Nein
- Eigenschaft
- Ein Anker – zwei Verankerungstiefen, geringe Einschlagenergie, reduzierte Verankerungstiefe, geringen Anzugsweg, kleine Achs- und Randabstände, flexibel im Innenbereich, für gerissenen und ungerissenen Beton, leichte Montage, mit Spreizclip für höchste Tagfähigkeit
- Eigenschaft Oberfläche
- Korrosionsgeschützt
- Feuerwiderstandsklasse
- F 120
- Gütesiegel
- Nein
- Lastwerte
- Ja
- Prüfzeichen
- Ja
- Wirkungsweise
- Formschluss
- Auch geeignet für Verankerungsgrund
- Naturstein mit dichtem Gefüge, Beton C12/15
- Technische Dokumentation
- Nein
- Hersteller
- Upat Vertriebs GmbH Bebelstr. 11, 79108 Freiburg, DE [email protected], 07666/9022800
- Art.-Nr.
- 66897418
- GTIN
- 4000657018447
Produktbeschreibung
• Stahl, galvanisch verzinkt • Für die Befestigung mittelschwerer bis schwerer Lasten im Innenbereich in gerissenem und ungerissenem Beton und Naturstein mit dichtem Gefüge • Komfortabel in Vor- und Durchsteckmontage • Höchste Haltesicherheit durch Verspreizung in der Bohrwand • Zur Befestigung von Kabeltragsystemen und Treppengeländern verwendet • Besonders montagefreundlich durch geringe Einschlagenergie und geringen Anzugsweg • ETA-10/0170, Europäisch Technische Zulassung, Option 1 für gerissenen und ungerissenen Beto
