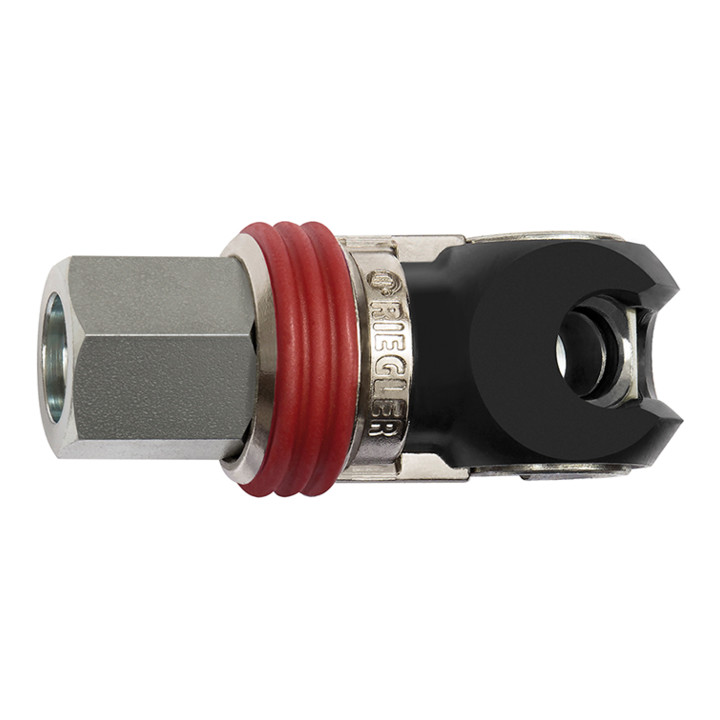

Riegler Schwenk-Sicherheitskupplung NW 7,2, EURO 7,2, Stahl, G 1/2 IG
Hersteller Nr.:424.03-SCH|Art.-Nr.:96432005
1/1
Riegler Schwenk-Sicherheitskupplung NW 7,2, EURO 7,2, Stahl, G 1/2 IG
Hersteller Nr.:424.03-SCH|Art.-Nr.:96432005
-26 %
UVP 33,71 €
24,79 €inkl. MwSt.
Anschlussgewinde
G 1/2''
G 1/4''
G 3/8''
Nur 2 Stück auf Lager
Lieferzeit: 2-3 Arbeitstage
Standardlieferung
Technische Daten
- Anschluss
- G 1/2 IG
- Schlüsselweite
- 24 mm
- Medium
- Druckluft, Gase
- Hülse
- Zink-Druckguss, vernickelt, rot Gummi beschichtet
- Nennweite
- 7,2
- Durchflusswertmessung
- bei 6 bar und Δp = 0,5 bar
- Temperaturbereich max.
- 100 °C
- Gewindestück
- Stahl verzinkt
- Gehäuse
- Stahl, QPQ behandelt
- Dichtmaterial
- NBR
- Temperaturbereich min.
- -20 °C
- Betriebsdruck
- max. 25 bar / max. 16 bar bei ein-/auskuppeln
- Durchfluss
- 2300 l/min (Luft)
- Länge
- 70 mm
- Steckerprofil
- EURO 7,2
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art.-Nr.
- 96432005
- GTIN
- 4047322567619
Produktbeschreibung
Eigenschaften:
- Schwenk-Sicherheitskupplung NW 7,2, EURO 7,2, Stahl, G 1/2 IG, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C
- Schwenk-Sicherheitskupplung mit freiem Durchgang
- Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt
- Sobald der"rote Ring"in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt
- Um die Verbindung wieder zu lösen, muss der"rote Ring"zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden
- Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet
- Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug
- Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive
