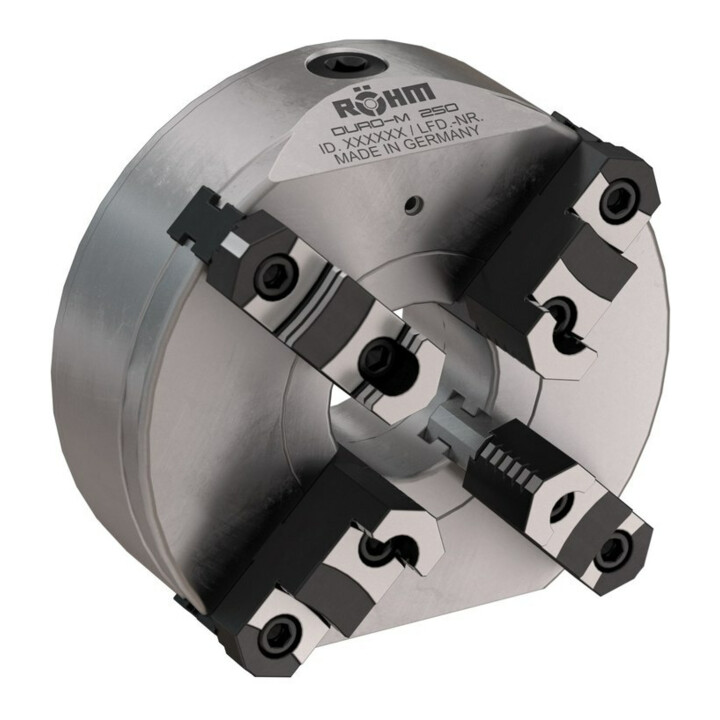

RÖHM Vierbacken-Drehfutter Stahl Kurzkegelaufnahme, DIN 702-3, Außen-⌀ A / Kegel: 160/5mm
Hersteller Nr.:185540|Art.-Nr.:94883512
1/4
RÖHM Vierbacken-Drehfutter Stahl Kurzkegelaufnahme, DIN 702-3, Außen-⌀ A / Kegel: 160/5mm
Hersteller Nr.:185540|Art.-Nr.:94883512
1.049,99 €inkl. MwSt.
Nur 2 Stück auf Lager
Lieferzeit: 2-3 Arbeitstage
Standardlieferung
Kostenlos
Technische Daten
- Für Privatkunden erhältlich
- Ja
- Norm
- DIN 702-3
- Material
- Stahl
- Farbcode für Zubehör
- Röhm Planspiral-Drehfutter und Backen
- maximale Drehzahl
- 4.600
- Gewicht
- 9,8 kg
- Kegelgröße
- 5

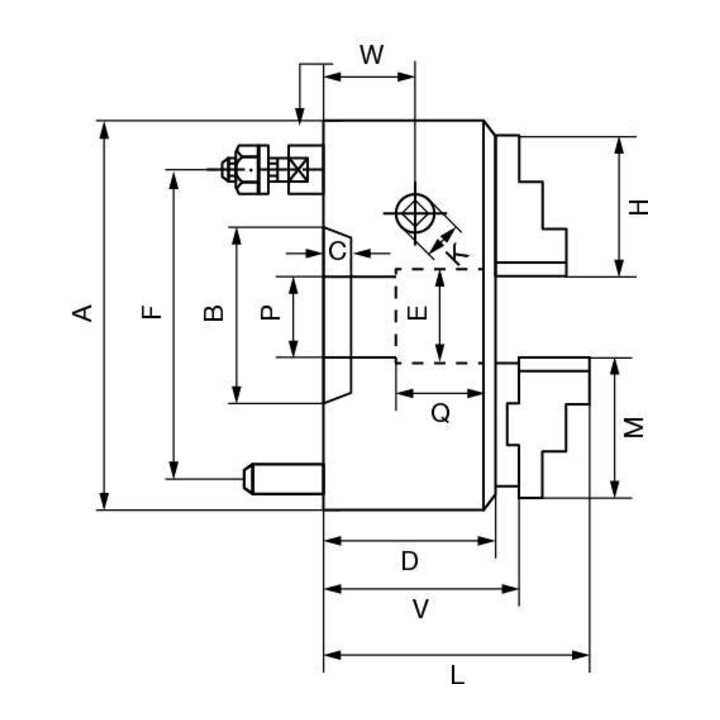

- Außen-⌀ A
- 160 mm
- Durchlass E
- 42 mm
- Höhe ohne Backen H<sub>1</sub>
- 66 mm
- Höhe mit Backen H<sub>2</sub>
- 92 mm
- Anzahl Stehbolzen
- 4
- Größe der Stehbolzen
- M10
- Schlüsselvierkant K
- 10 mm
- Zentrierkegel-⌀ B
- 82,575 mm
- Hersteller
- Röhm GmbH Heinrich-Röhm Str.50, 89567 Sontheim, DE [email protected], 07325/160
- Art.-Nr.
- 94883512
- GTIN
- 4019208524702
Lieferumfang
• 1 Satz = 4 gehärtete Bohrbacken, nach außen abgestuft.
• 1 Satz = 4 gehärtete Drehbacken, nach innen abgestuft.
• 1 Spannschlüssel und entsprechend der Futterausführung Befestigungsschrauben oder -bolzen
Produktbeschreibung
• Gesenkgeschmiedet, dadurch lange Lebensdauer und für Maschinen mit hohen Drehzahlen geeignet • Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet • Flanken der Spirale und Gewindeflanken der Backen sind geschliffen • Gewichts- und massenträgheitsreduzierter Körper aus Stahl • Hohe Rundlaufgenauigkeit • Norm • DIN 702-3 • Werkstoff • Stah
Anwendung
• Für Spindelköpfe DIN 55027 mit Stehbolzen und Bundmuttern. • Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen
