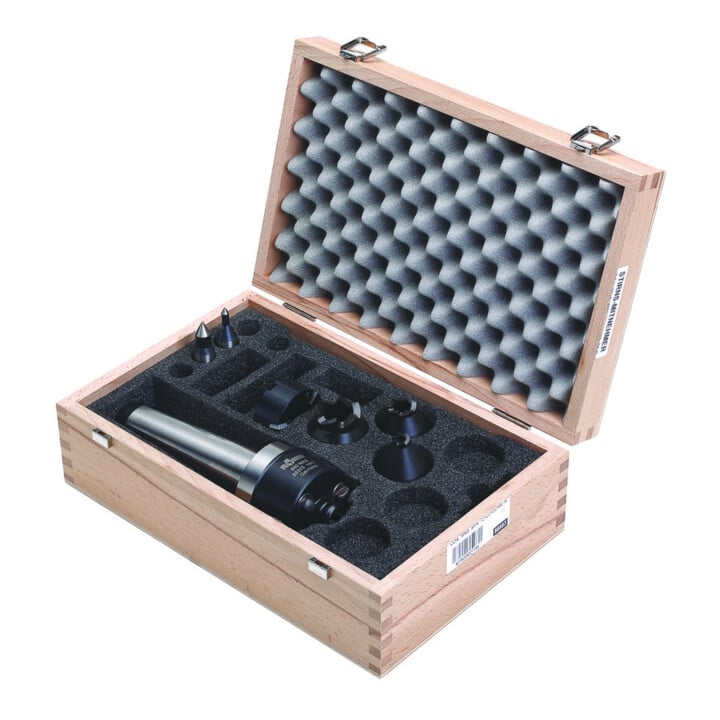

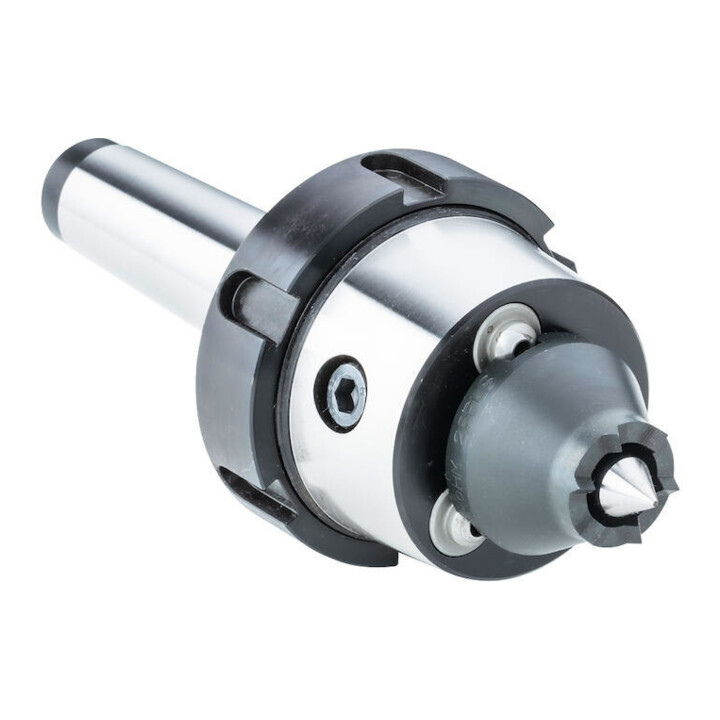

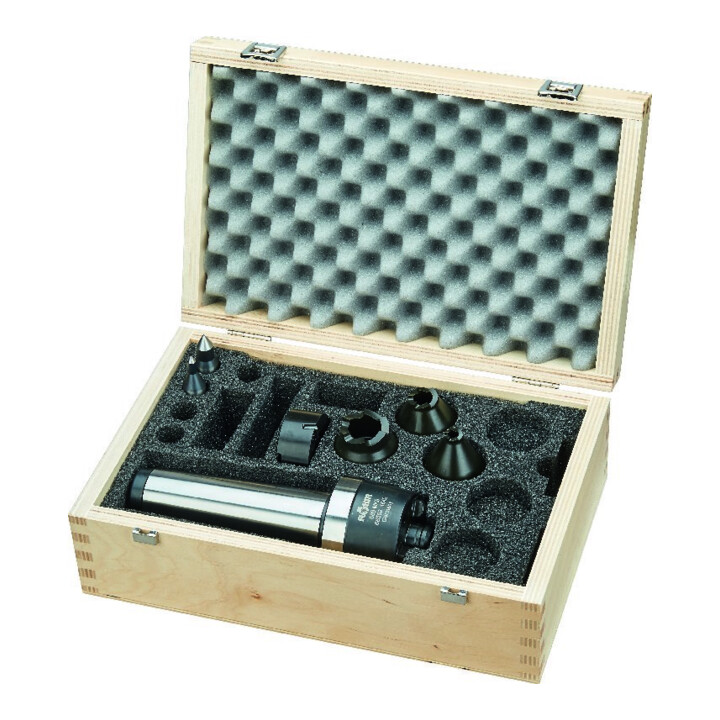

• Spitzenwinkel 60°, Spannkreis-⌀ 8–80 mm. • Ein vorgespanntes, axial verstellbares Tellerfeder-Paket, gleicht unterschiedliche Zentrumstiefen aus. • Perfekt in Kombination mit unseren Drehbankspitzen Nr. 321720, 321750 oder 321770 • Stirnseitenmitnehmer sind Spannwerkzeuge in der mechanischen Fertigung • Sie dienen zur Drehmomentübertragung der Maschinenspindel auf das Werkstück • Mittels Stirnseitenmitnehmer (auch Mitnehmerspitzen genannt) werden in Bearbeitungsmaschinen Wellen zwischen Spitzen gespannt • Die komplette Außenkontur des Werkstücks kann mit einer Aufspannung fertig bearbeitet werden • Durch die Aufnahme über die Werkstückzentren können hohe Rundlaufanforderungen umgesetzt werden • Der CoAE ist ein Constant-Stirnseitenmitnehmer, der manuell in einer Drehmaschine eingespannt wird • Er wird überwiegend zur spanenden Drehbearbeitung über die gesamte Länge eingesetzt • Die Bauteile werden stirnseitig gespannt • In der gleichen Aufspannung kann zusätzlich eine Fräsbearbeitung erfolgen • Er punktet durch eine konstante Spannkraft, auch bei unebenen Stirnflächen oder größeren Abweichungen von der Orthogonalität • Die Aufnahme ist radial spielfrei • Durch den modularen Aufbau lassen sich unterschiedliche Spitzen, sowie verschiedene Mitnehmerscheiben mit einem einzigen Stirnseitenmitnehmer einsetzen und so verschiedenste Geometrien bearbeiten • Der CoAE ersetzt die Röhm Stirnseitenmitnehmer CoA • Geeignet für manuell spannende Bearbeitungsmaschinen

Anwendung

• Zur Aufnahme in den Spindelkonus der Drehmaschine
