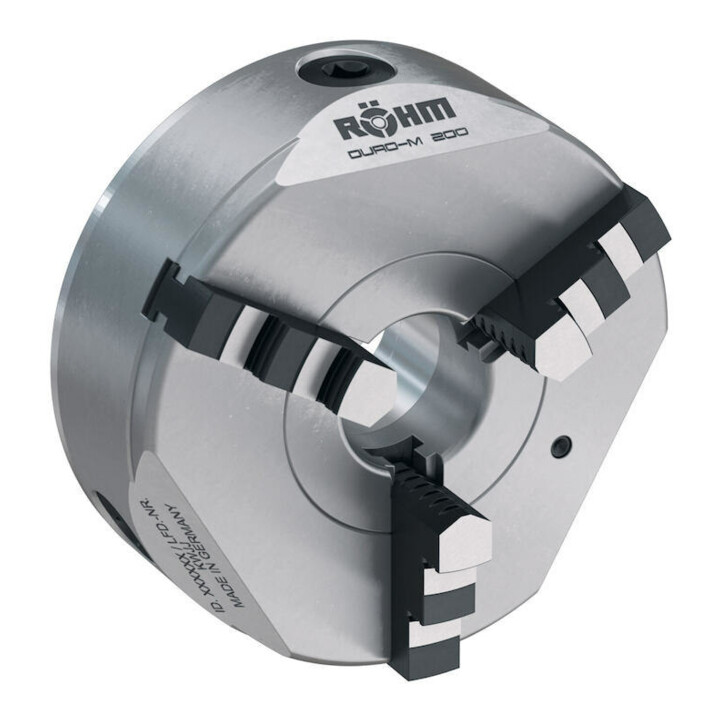

RÖHM Keilstangen-Drehfutter mit einteiligen Umkehrbacken, DIN 702-3, Typ / Aufnahme Kurzkegel: 200/5
Hersteller Nr.:437504|Art.-Nr.:76174990
1/2
RÖHM Keilstangen-Drehfutter mit einteiligen Umkehrbacken, DIN 702-3, Typ / Aufnahme Kurzkegel: 200/5
Hersteller Nr.:437504|Art.-Nr.:76174990
4.122,97 €inkl. MwSt.
20+ auf Lager
Lieferzeit: 6-8 Wochen
Standardlieferung
Kostenlos
Technische Daten
- Für Privatkunden erhältlich
- Ja
- Norm
- DIN 702-3
- Farbcode für Zubehör
- Röhm Keilstangen-Drehfutter und Backen
- Schlüssel Innenvierkant K
- 12 mm
- maximale Drehzahl
- 4.600
- Typ
- 200
- Gewicht
- 16,5 kg
- Außendurchmesser A
- 206 mm
- Durchlass E
- 52 mm
- Anzahl Stehbolzen
- 4
- Größe der Stehbolzen
- M10
- Zentrierkegeldurchmesser B
- 82,563 mm
- Aufnahme Kurzkegel
- 5
- Spannbereich mit harten Aufsatzbacken außen
- 7 - 207 mm
- Spannbereich mit harten Aufsatzbacken innen
- 71 - 214 mm
- Spannhub pro Backe S
- 6,8 mm
- Hersteller
- Röhm GmbH Heinrich-Röhm Str.50, 89567 Sontheim, DE [email protected], 07325/160
- Art.-Nr.
- 76174990
- GTIN
- 4019208227825
Lieferumfang
• Inklusive: 1 Satz Backen, 1 Spannschlüssel, 1 Satz Befestigungsschrauben.
• Ganz aus Stahl, komplett oberflächengehärtet.
• Anwendung:
• Für Spindelköpfe DIN 702-3
• Mit Stehbolzen und Bundmutter
• Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen
Produktbeschreibung
• Höchste Rundlauf- und Wechselgenauigkeit. • Mit Backensicherung, zentrisch spannend. • Großer Durchgang. • Genauigkeit doppelt so groß, wie in DIN 6386 vorgeschrieben. • Hohe Spannkraft bei geringem Kraftaufwand. • Höhere Drehzahlen durch Sicherheitssperrschieber. • Backen lassen sich schnell und einfach wenden bzw. Austauschen. • Außenkontur mit Spritzwasserkante. • Schmiernippel zur Befettung aller Gleitflächen
Anwendung
• Für Spindelköpfe DIN 702-3 • Mit Stehbolzen und Bundmutter • Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen
