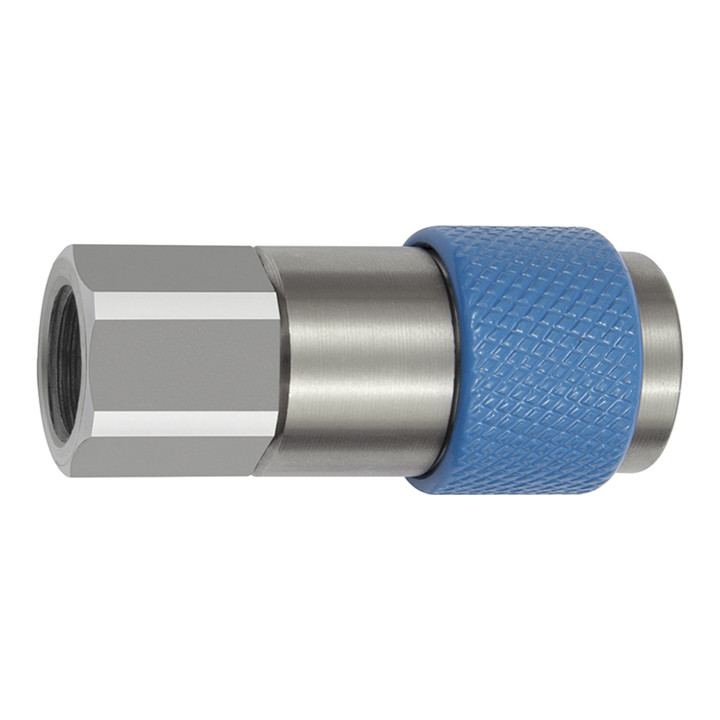

Riegler Unv. Dreh-Sicherheitskupplung NW 6, ISO 6150 C, G 1/4 IG, blau
Hersteller Nr.:426.01-DREH-B|Art.-Nr.:88010047
1/1
Riegler Unv. Dreh-Sicherheitskupplung NW 6, ISO 6150 C, G 1/4 IG, blau
Hersteller Nr.:426.01-DREH-B|Art.-Nr.:88010047
37,49 €inkl. MwSt.
10+ auf Lager
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
Technische Daten
- NW
- 6
- Anschluss
- G 1/4 IG
- Farbe
- blau
- SW
- 22 mm
- Länge
- 56 mm
- Betriebsdruck
- max. 25 bar / max. 16 bar bei ein-/auskuppeln
- Temperaturbereich min.
- -15 °C
- Temperaturbereich max.
- 200 °C
- Gehäuse
- Stahl, QPQ behandelt
- Dichtmaterial
- FKM
- Durchfluss
- 630 l/min (Luft)
- Feder
- Edelstahl
- Hülse
- Stahl verzinkt, farbig lackiert
- Gewindestück
- Stahl verzinkt
- Ventil
- Polyphenylensulfid (PPS)
- Durchflusswertmessung
- bei 6 bar und Δ<sub> p</sub>= 0,5 bar
- Steckerprofil
- gemäß ISO 6150 C
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art.-Nr.
- 88010047
- GTIN
- 4047322566247
Produktbeschreibung
Eigenschaften:
- Unverwechselbare Dreh-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, 2-stufig, G 1/4 IG, blau, max. 25 bar, Temp. -15 °C bis 200 °C
- Hochwertige, robuste und langlebige, mit einer Hand bedienbare Dreh-Sicherheitskupplung
- Durch Eindrücken des Stecknippels, bis dieser hörbar rastet, wird eine sichere Verbindung hergestellt
- Das Entkuppeln erfolgt über eine Linksdrehung der Hülse
- Hierbei wird der anstehende Druck in der Kupplung und in der Leitung entlüftet, jedoch wird der Stecknippel über eine Sicherheitsklinke nicht komplett freigegeben
- Erst nach einer Rechtsdrehung der Hülse kann der Stecknippel herausgezogen werden
- Durch die Farb- und Formkodierung von Kupplung und Stecknippel, ist ein Einkuppeln nur innerhalb der gleichen Farben möglich
- Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau
