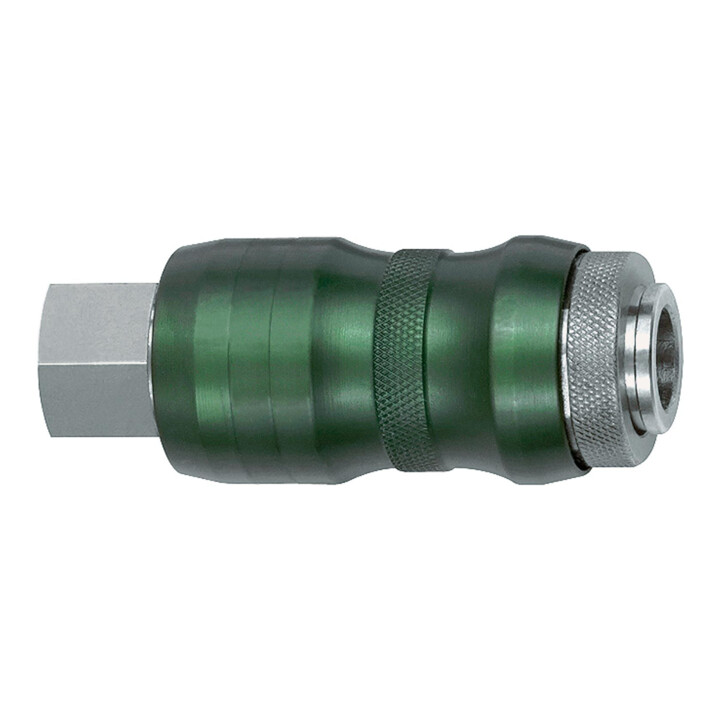

Riegler Sicherheitskupplung NW7,8, Bi-Tec, MS vern., G 1/4 IG, 2050 l/min
Riegler Sicherheitskupplung NW7,8, Bi-Tec, MS vern., G 1/4 IG, 2050 l/min
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
- NW
- 7,8
- Betriebsdruck max.
- 20 bar
- Anschluss
- G 1/4 IG
- SW
- 19 mm
- Durchflusswertmessung
- bei 6 bar und Δ<sub> p</sub>= 0,5 bar
- Gehäuse
- Messing vernickelt
- Dichtmaterial
- NBR
- Mediumstemperatur min.
- -20 °C
- Mediumstemperatur max.
- 100 °C
- Umgebungstemperatur min.
- -20 °C
- Umgebungstemperatur max.
- 100 °C
- Durchfluss
- 2050 l/min (Luft)
- Kugel
- Edelstahl
- Feder
- Edelstahl
- Ventilkörper
- Messing vernickelt
- Hülse
- Aluminium, eloxiert
- Entriegelungshülse
- Stahl gehärtet und vernickelt
- Länge
- 75 mm
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art.-Nr.
- 53450040
- GTIN
- 4047322483674

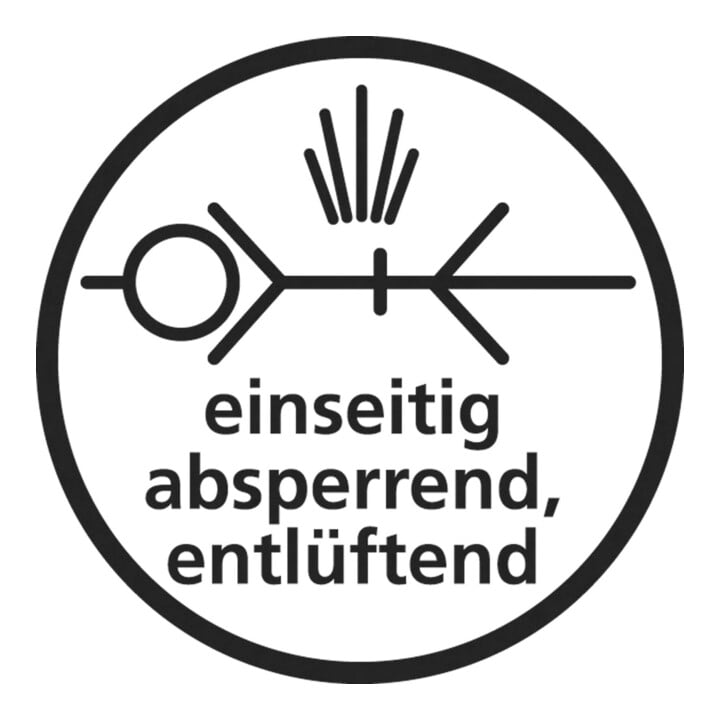

• Sicherheitskupplung NW 7,8, Bi-Tec, MS vern., G 1/4 IG, 2050 l/min, Betriebsdruck max. 20 bar, Med.-/Umgeb.temp. -20 °C bis 100 °C • Sicherheits-Entlüftungskupplungen für gasförmige Medien • Kombination von Schiebeventil und Schnellverschlusskupplung • Gekuppelt wird drucklos • Dabei ist lediglich eine geringe Federkraft zu überwinden • Erst wenn die grüne Hülse nach vorn geschoben wird, kann sich der Druck aufbauen • In dieser Position ist es unmöglich, versehentlich oder bewusst zu entkuppeln • Wenn die Verschiebehülse wieder in ihre Ausgangsposition gebracht wird, entlüftet sich der Schlauch und der Anschluss kann gelöst werden • Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug • Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. • Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive
