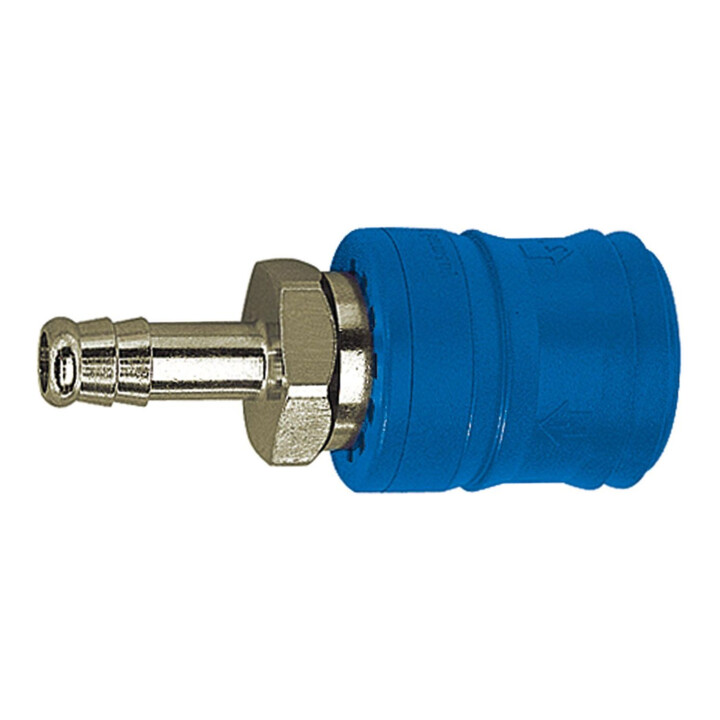

Riegler Sicherheitskupplung NW 7,4, Typ KE, Messing vern., Tülle LW 9
Hersteller Nr.:249.83|Art.-Nr.:65732198
1/2
Riegler Sicherheitskupplung NW 7,4, Typ KE, Messing vern., Tülle LW 9
Hersteller Nr.:249.83|Art.-Nr.:65732198
21,59 €inkl. MwSt.
20+ auf Lager
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
Technische Daten
- NW
- 7,4
- Anschluss
- LW 9
- SW
- 22 mm
- Durchflusswertmessung
- bei 6 bar und Δ<sub> p</sub>= 0,5 bar
- Betriebsdruck
- max. 12 bar, statischer Betriebsdruck (ohne Pulsation)
- Gehäuse
- Messing vernickelt
- Dichtmaterial
- NBR
- Mediumstemperatur min.
- -20 °C
- Mediumstemperatur max.
- 60 °C
- Umgebungstemperatur min.
- -20 °C
- Umgebungstemperatur max.
- 60 °C
- Durchfluss
- 1300 l/min (Luft)
- Kugel
- Edelstahl
- Feder
- Edelstahl
- Ventilkörper
- Messing vernickelt
- Ventilstift
- Edelstahl
- Sprengring
- Edelstahl
- Entriegelungshülse
- Kunststoff
- Ventil
- Messing
- Länge
- 71.2 mm
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art.-Nr.
- 65732198
- GTIN
- 4047322062626
Produktbeschreibung
Eigenschaften:
- Sicherheitskupplung NW 7,4, Typ KE, Messing vern., Tülle LW 9, Betriebsdruck max. 12 bar, Mediums-/Umgebungstemp. -20°C bis 60°C
- Einhand-Sicherheitskupplungen mit zweifacher Verriegelung
- Das Kuppeln erfolgt wie bei Standardkupplungen durch einfaches Eindrücken des Steckers in die Kupplung
- Beim Entkuppeln wird die erste Verriegelung durch Zurückschieben der Verriegelungshülse freigegeben
- Das Kupplungsventil schließt
- Jetzt kann die komprimierte Luft aus dem Stecker und im Schlauch entweichen
- Durch nochmalige Betätigung der Entriegelungshülse wird das zweite Verriegelungssystem freigegeben
- Erst jetzt kann die Verbindung sicher gelöst werden
- Das System erfüllt die Forderungen der ISO 4414 und ist BIA-konform
- Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug
- Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive
