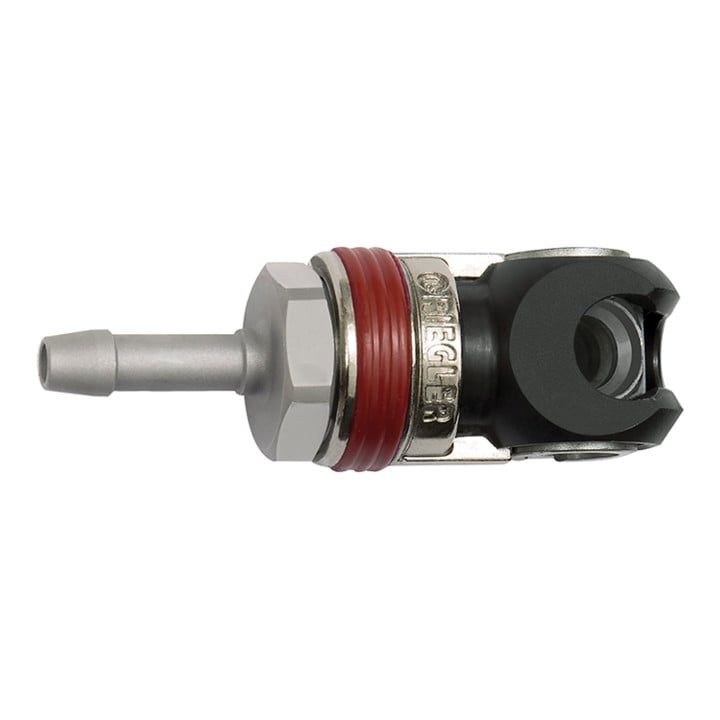

Riegler Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 8
Hersteller Nr.:423.22-SCH|Art.-Nr.:80038885
1/1
Riegler Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 8
Hersteller Nr.:423.22-SCH|Art.-Nr.:80038885
24,97 €inkl. MwSt.
10+ auf Lager
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
Technische Daten
- NW
- 6
- Anschluss
- LW 8
- SW
- 19 mm
- Durchflusswertmessung
- bei 6 bar und Δ<sub> p</sub>= 0,5 bar
- Medium
- Druckluft, Gase
- Steckerprofil
- gemäß ISO 6150 C
- Betriebsdruck
- max. 25 bar / max. 16 bar bei ein-/auskuppeln
- Temperaturbereich min.
- -20 °C
- Temperaturbereich max.
- 100 °C
- Gehäuse
- Stahl, QPQ behandelt
- Dichtmaterial
- NBR
- Durchfluss
- 820 l/min (Luft)
- Hülse
- Zink-Druckguss, vernickelt, rot Gummi beschichtet
- Gewindestück
- Stahl verzinkt
- Länge
- 68 mm
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art.-Nr.
- 80038885
- GTIN
- 4047322567503
Produktbeschreibung
Eigenschaften:
- Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 8, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C
- Schwenk-Sicherheitskupplung mit freiem Durchgang
- Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt
- Sobald der"rote Ring"in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt
- Um die Verbindung wieder zu lösen, muss der"rote Ring"zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden
- Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet
- Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau
