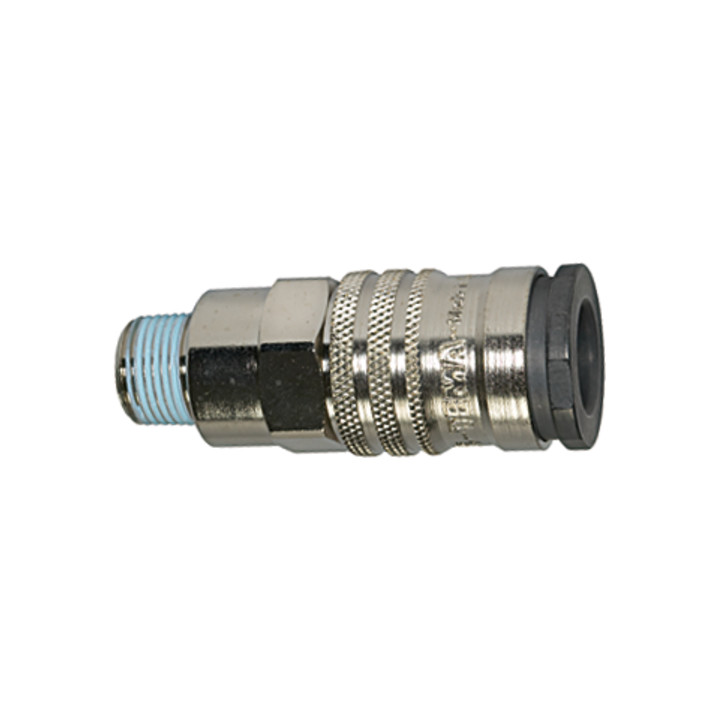

Riegler Schnellverschlusskupplung NW 10, hoher Durchfluss, R 3/8 AG
Riegler Schnellverschlusskupplung NW 10, hoher Durchfluss, R 3/8 AG
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
- NW
- 10
- Betriebsdruck min.
- 0 bar
- Betriebsdruck max.
- 35 bar
- Anschluss
- R 3/8 AG
- SW
- 24 mm
- Länge
- 69.7 mm
- Mediumstemperatur min.
- -20 °C
- Mediumstemperatur max.
- 100 °C
- Umgebungstemperatur min.
- -20 °C
- Umgebungstemperatur max.
- 100 °C
- Dichtmaterial
- NBR
- Durchfluss
- 3600 l/min (Luft)
- Ventilsitz
- Messing
- Kugel
- nichtrostender Stahl
- Feder
- nichtrostender Stahl
- Ventilkörper
- Stahl, QPQ behandelt
- Sprengring
- nichtrostender Stahl
- Gewindestück
- Messing vernickelt
- Entriegelungshülse
- Messing vernickelt
- Ventil
- Messing
- Durchflusswertmessung
- bei 6 bar und Δ<sub> p</sub>= 0,5 bar
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art.-Nr.
- 64299846
- GTIN
- 4047322207379
• Schnellverschlusskupplung NW 10, hoher Durchfluss, Stahl/MS vern., R 3/8 AG, Druck 0-35 bar, Mediums-/Umgeb.temp. -20 °C bis 100 °C • Einseitig absperrende Einhand-Schnellverschlusskupplung mit hoher Durchflussleistung (etwa 3,5-mal so hoch wie bei der gängigen Standardkupplung NW 7,2) bei gleichzeitig minimierten Kuppelkräften • Für alle Anwendungen mit überdurchschnittlich hohem Luftbedarf! • Um Verletzungen oder den"Peitschenhiebeffekt"zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten • Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug • Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. • Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive, Nahrungsmitteltechnik, Luftfahrttechni
