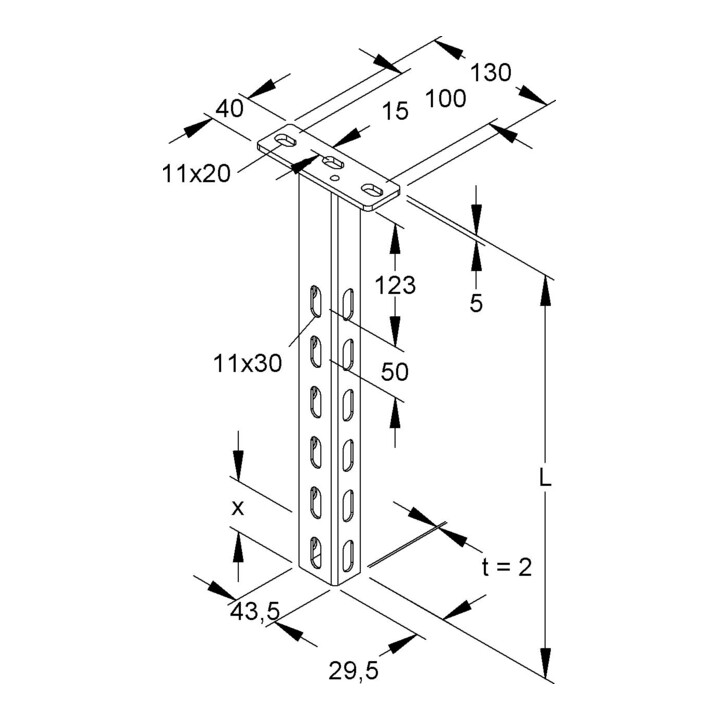

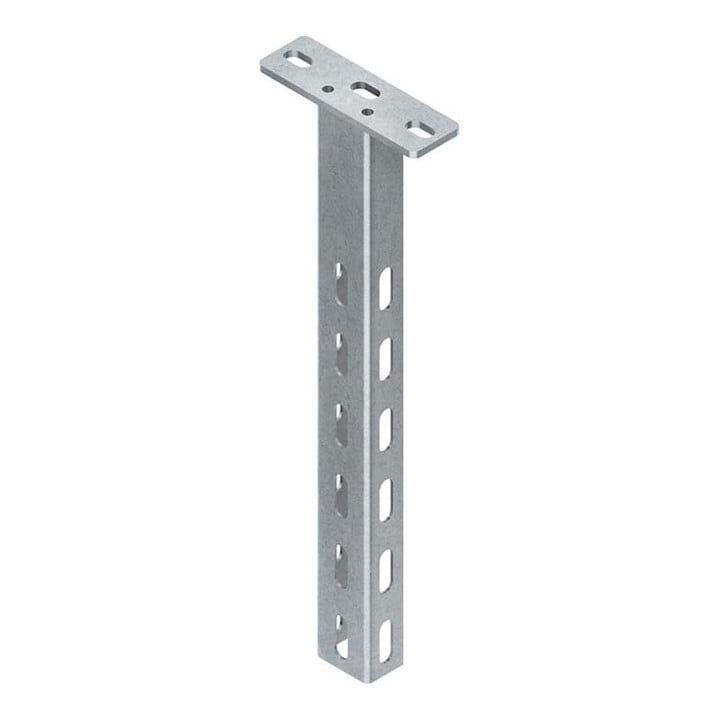

• Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen • Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden • für Ausleger: KTAL • KTAM.=400 mm KTA.=400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t: 130 x 40 x 5 mm Befestigungslochung: 11 x 20 mm mittiger Abstand: 100 mm Kopfplattenlochung mittig: 11 x 20 mm 15 mm vom Seitenrand U-Profil: 43,5 x 29,5 x 29,5 mm Materialstärke t: 2 mm Abstand dreiseitige Profillochung zur Kopfplatte: 123 mm dreiseitige Profillochung, einreihig: 11 x 30 mm mittiger Abstand: 50 mm Gesamtlänge L: 601 mm Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
