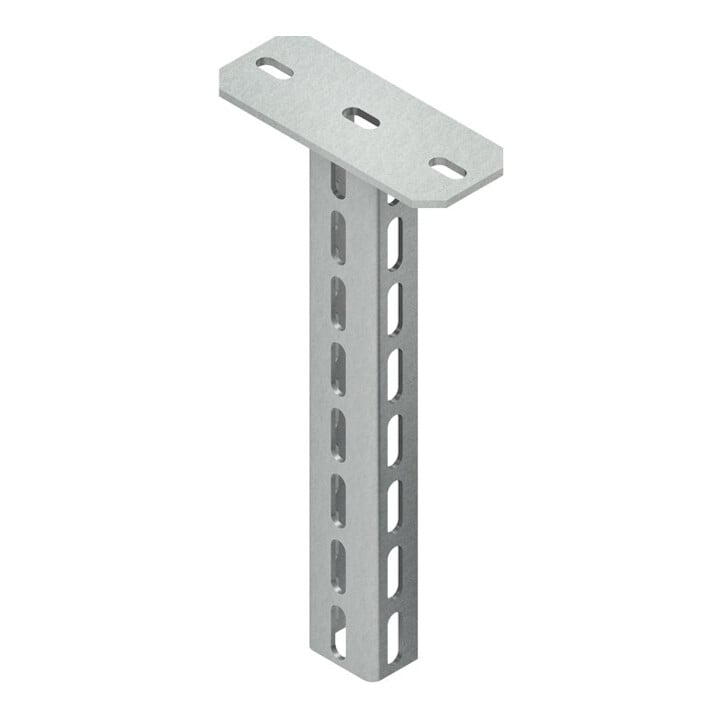

• Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen • Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden • Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger: KTAL, KTAM, KTA • KTAS • Für Ausleger: KTAS 100 - 400 (Funktionserhalt/KFO) • Abmessungen (ca. Maße) Kopfplatte L x B x t: 200 x 80 x 6 mm • Befestigungslochung: 13 x 28 mm mittiger Abstand: 152 mm • U-Profil: 40 x 60 x 40 mm • Materialstärke t: 4 mm • dreiseitige Profillochung, einreihig: 13 x 40 mm mittiger Abstand: 50 mm • Gesamtlänge L: 406 mm • Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
