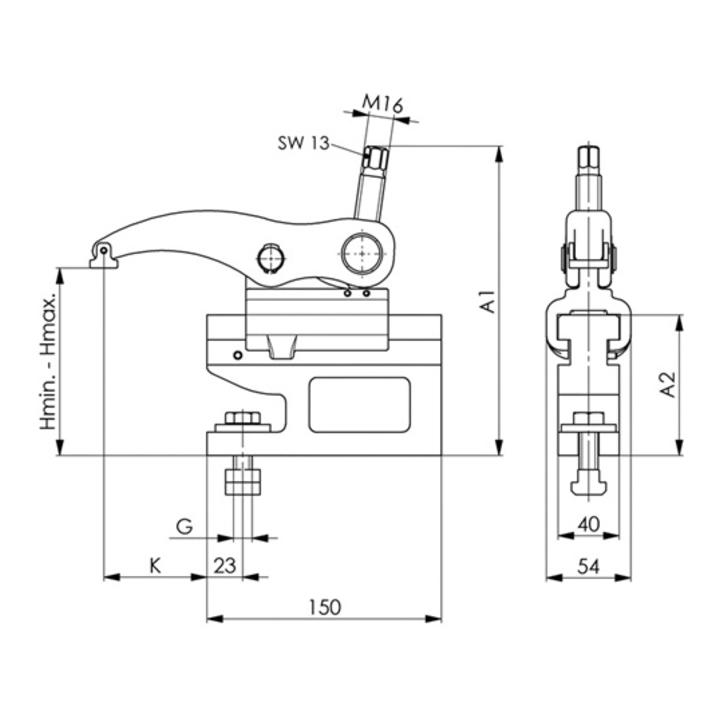

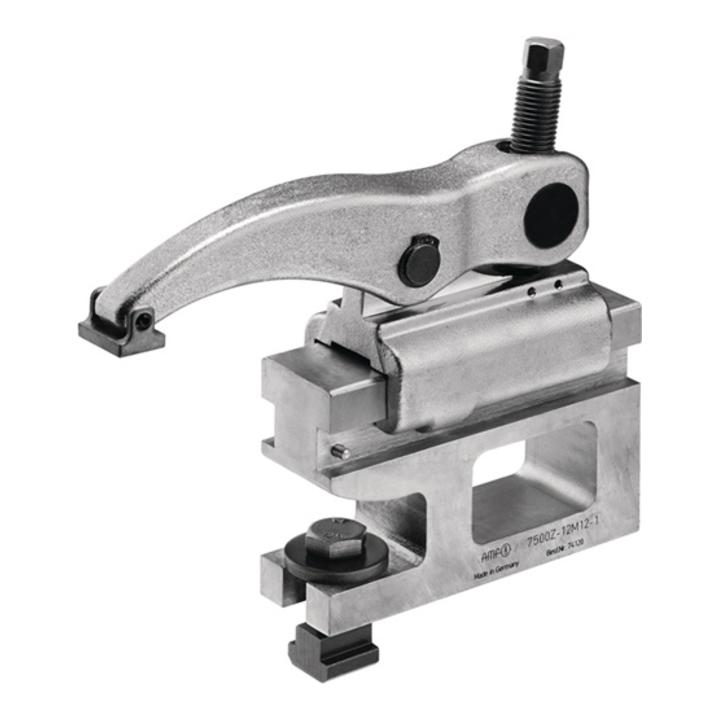

mit Zwischenelement, verschiebbar · komplett mit Befestigung Spannkraft 25 kN · robuste Spanneinheit aus legiertem Vergütungsstahl in geschmiedeter Ausführung für variable Spannhöhen und mit verschiebbarem Grundelement Bestehend aus: - Grundelement - Zwischenelement - Druckstück mit glatter Fläche - Befestigungssatz Nr. 7500BZ Anwendung: 1. Zwischenelement auf dem Werkzeugtisch ausrichten und befestigen. 2. Das Grundelement (Grundkörper mit Spannarm) kann auf dem Zwischenelement in die gewünschte Position geschoben werden und ist somit einsatzbereit. 3. Durch das Betätigen der Verstellschraube kann der Spannarm in der Höhe stufenlos verstellt und das Werkstück gespannt werden. 4. Aufgrund der sehr robusten Bauweise ist ein schnelles und unkompliziertes Spannen möglich. · A1=258mm · A2=150mm · G=M16 · H max.=180mm · H min.=120mm · K=32 - 84mm
EAN/GTIN: 04020772076924
