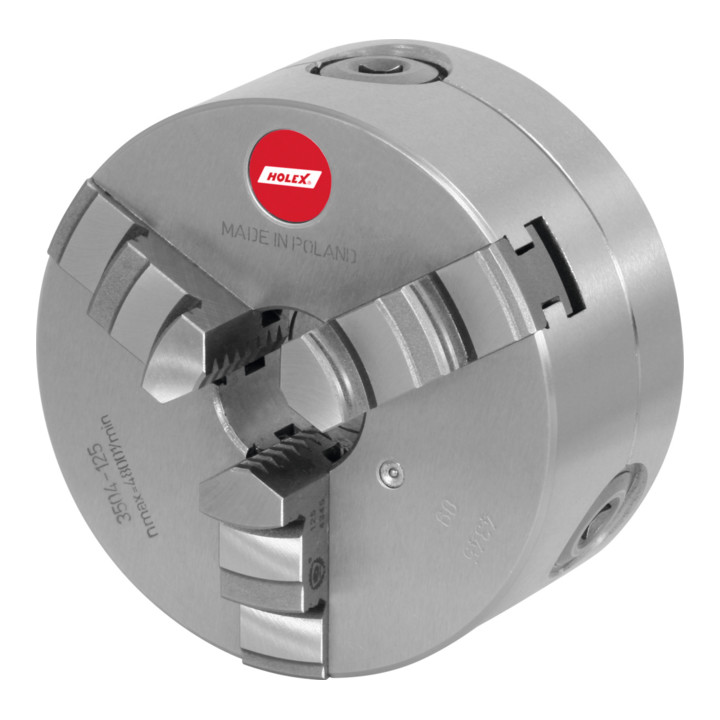

HOLEX Dreibacken-Drehfutter, Stahl, zylindrische Zentrieraufnahme, 125 mm Außendurchmesser
Hersteller Nr.:312911 125|Art.-Nr.:54119603
1/1
HOLEX Dreibacken-Drehfutter, Stahl, zylindrische Zentrieraufnahme, 125 mm Außendurchmesser
Hersteller Nr.:312911 125|Art.-Nr.:54119603
489,98 €inkl. MwSt.
20+ auf Lager
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
Kostenlos
Technische Daten
- maximale Drehzahl
- 5.500
- Gewicht
- 5 kg
- Außen-⌀ A
- 125 mm
- Durchlass E
- 35,5 mm
- Höhe ohne Backen H<sub>1</sub>
- 59,5 mm
- Höhe mit Backen H<sub>2</sub>
- 79,5 mm
- Zentrier-⌀ B
- 95 mm
- Zentriertiefe C
- 4 mm
- Farbcode für Zubehör
- HOLEX Planspiral-Drehfutter und Backen
- Material
- Stahl
- Norm
- DIN 6350
- Hersteller
- Hoffmann SE Haberlandstraße 55, 81241 München, DE [email protected], 089 / 83 91-0
- Art.-Nr.
- 54119603
- GTIN
- 4062406154585
Lieferumfang
• Inklusive: 1 Satz = 3 gehärtete Bohrbacken, nach außen abgestuft
• 1 Satz = 3 gehärtete Drehbacken, nach innen abgestuft
• 1 Spannschlüssel und je nach Drehfutter entsprechende Befestigungsschrauben oder -bolzen. Eigenschaften:
• DIN 6350 − Form A − System Cushman. Anwendungsbereich:
• Für Spindelköpfe mit Gewinde DIN 800
• Das Futter wird mit Schrauben von der Rückseite auf einem Flansch und dieser auf der Spindel befestigt
• Rohflansche müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden
Produktbeschreibung
• Handbetätigte Drehfutter mit Spiralring, zentrisch spannend. • Körper aus Guss oder Stahl. • Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet. • Flanken der Spirale und Gewindeflanken der Backen sind geschliffen. • Hohe Rundlaufgenauigkeit, genauer als nach DIN 6386
