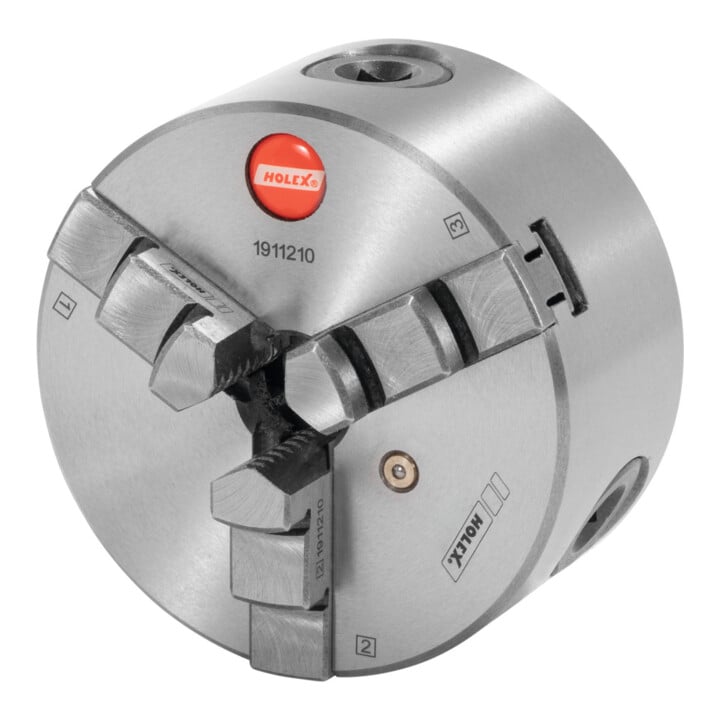

HOLEX Dreibacken-Drehfutter, Guss, zylindrische Zentrieraufnahme, 160 mm Außendurchmesser
Hersteller Nr.:312906 160|Art.-Nr.:53398696
1/1
HOLEX Dreibacken-Drehfutter, Guss, zylindrische Zentrieraufnahme, 160 mm Außendurchmesser
Hersteller Nr.:312906 160|Art.-Nr.:53398696
349,99 €inkl. MwSt.
20+ auf Lager
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
Kostenlos
Technische Daten
- maximale Drehzahl
- 3.600
- Gewicht
- 10 kg
- Außen-⌀ A
- 160 mm
- Durchlass E
- 42 mm
- Höhe ohne Backen H<sub>1</sub>
- 64,5 mm
- Höhe mit Backen H<sub>2</sub>
- 96,5 mm
- Zentrier-⌀ B
- 125 mm
- Zentriertiefe C
- 4 mm
- Norm
- DIN 6350
- Material
- Guss
- Farbcode für Zubehör
- HOLEX Planspiral-Drehfutter und Backen
- Hersteller
- Hoffmann SE Haberlandstraße 55, 81241 München, DE [email protected], 089 / 83 91-0
- Art.-Nr.
- 53398696
- GTIN
- 4062406154523
Lieferumfang
• Inklusive: 1 Satz = 3 gehärtete Bohrbacken, nach außen abgestuft
• 1 Satz = 3 gehärtete Drehbacken, nach innen abgestuft
• 1 Spannschlüssel und je nach Drehfutter entsprechende Befestigungsschrauben oder -bolzen. Eigenschaften:
• DIN 6350 − Form A − System Cushman. Anwendungsbereich:
• Für Spindelköpfe mit Gewinde DIN 800
• Das Futter wird mit Schrauben von der Rückseite auf einem Flansch und dieser auf der Spindel befestigt
• Rohflansche müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden
Produktbeschreibung
• Handbetätigte Drehfutter mit Spiralring, zentrisch spannend. • Körper aus Guss oder Stahl. • Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet. • Flanken der Spirale und Gewindeflanken der Backen sind geschliffen. • Hohe Rundlaufgenauigkeit, genauer als nach DIN 6386
