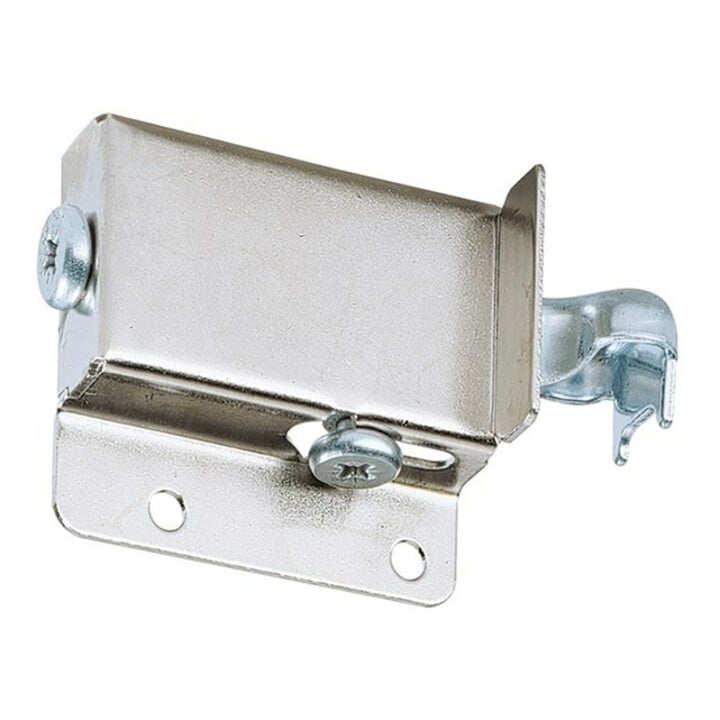

Schrankaufhänger SAH 116

Eigenschaften

• Zum Anschrauben • Schienen- oder Hakenaufhängung • Bei Hakenaufhängung gegen seitliches Abrutschen gesichert • Belastbarkeit 40 kg / Stück gemäß EN 15939 im Prüfgestell A • 3-dimensionale Ausrichtung: Höhe ± 7 mm / Tiefe max. 15 mm / seitlich bei Hakenaufhängung ± 3 mm / seitlich bei Schienenaufhängung ± 7 mm • Rückwandversprung (bis Vorderkante Rückwand) min. 16 mm • Aushebehöhe 7,5 mm • Einsetzbar mit Aufhängeschiene Typ B, Typ L • Stahl vernickelt • Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör • Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden • Befestigung von Aufhängeschienen: • Mit 2 Spezialschrauben Ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers • Ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube Ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H) • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten

Anwendung

• Schrank
