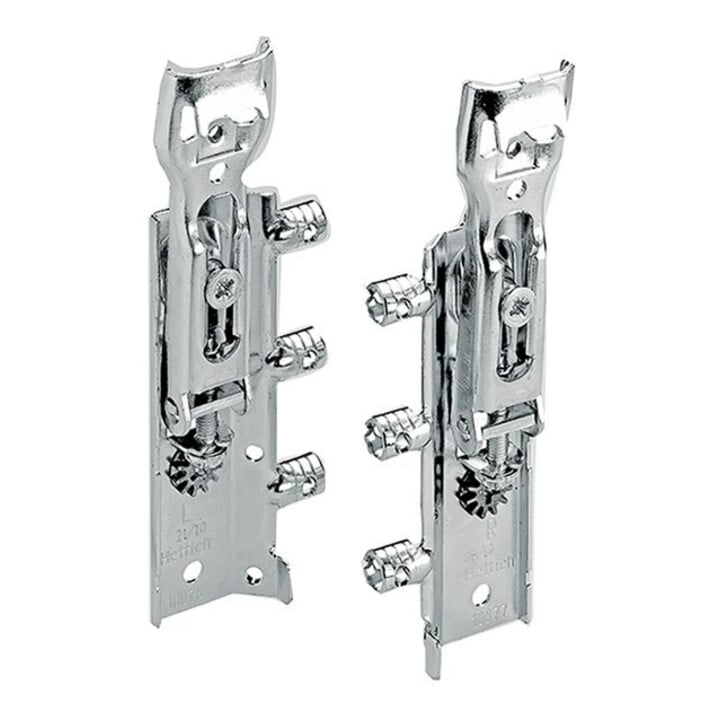

Schrankaufhänger SAH

Eigenschaften

• Für den Einsatz hinter der Rückwand • Für Leisten- und Hakenaufhängung • Belastbarkeit 45 kg / Stück gemäß EN 15939 im Prüfgestell A • Befestigung mit 3 seitlichen Zapfen in der Seitenwand und Verschraubung in der Rückwandnut • Ab 16 mm Rückwandversprung einsetzbar • Schnelle, komfortable Höhenverstellung über stabile Verstellschraube und Übersetzungsgetriebe: ± 8 mm • Tiefenverstellung: max. 25 mm • Seitliche Verschiebung: ± 3 mm bei Hakenaufhängung, ± 7,5 mm bei Leistenaufhängung • Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesichert • Aushebehöhe: 7,5 mm • Hakenaufhängung: die geschlossene Form des Hakens verhindert ein Abrutschen des Schrankes • Einsetzbar mit Aufhängeschiene Typ B • Stahl verzinkt - voll recyclingfähig • Die Verschraubung in die Korpusseite ist ZWINGEND erforderlich • Funktion "Aushängesicherung" mittels Spezialschraube optional möglich • Hinweise: • Abdeckkappen SAH 215 bitte separat bestellen • Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör • Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden • Befestigung von Aufhängeschienen: • Mit 2 Spezialschrauben Ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers • Ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube Ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H) • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalte

Anwendung

• Schran
