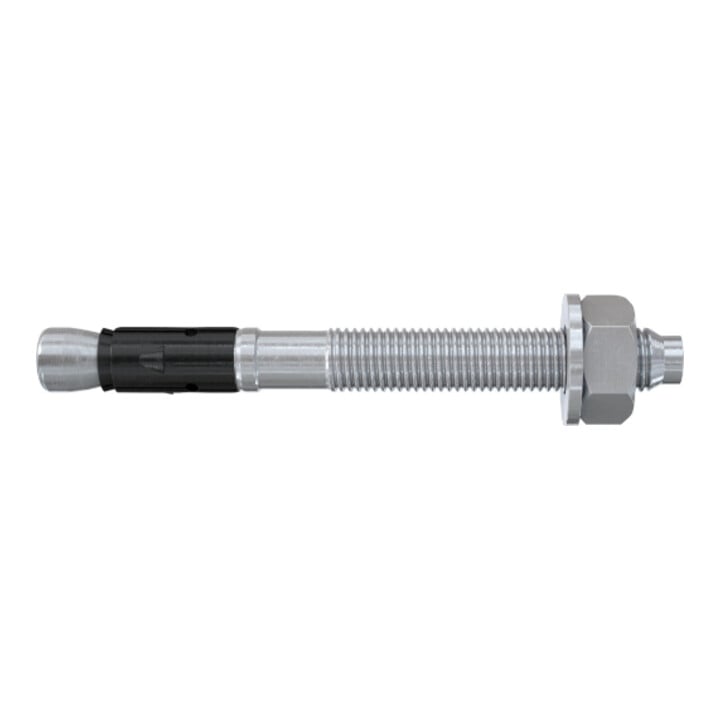

fischer Bolzenanker FAZ II Plus 12/50
Hersteller Nr.:564589|Art.-Nr.:80259299
+6+5
1/10
fischer Bolzenanker FAZ II Plus 12/50
Hersteller Nr.:564589|Art.-Nr.:80259299
36,49 €inkl. MwSt.
20 Stück enthalten
20+ auf Lager
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
Technische Daten
- ETA-Zulassung
- Ja
- Bohrernenndurchmesser
- 12 mm
- Ankerlänge
- 150 mm
- Gewinde
- M12
- Gewindemaß (metrisch)
- 12 mm
- Schlüsselweite
- 19 mm
- U-Scheibe (Außendurchmesser x Dicke)
- 18 x 2 mm
- Min. Bohrlochtiefe bei Durchsteckmontage
- 140 mm
- Verankerungstiefe (reduziert)
- 50 mm
- Verankerungstiefe (standard)
- 70 mm
- Max. Dicke des Anbauteils
- 50 mm
- Max. Nutzlänge hef,stand./hef,min.
- 50 / 70 mm
- Max. Anbauteildicke (reduziert)
- 70 mm
- Max. Anbauteildicke (standard)
- 50 mm
- Installationsdrehmoment
- 60 N·m
- Material
- galvanisch verzinkter Stahl
- Seismic-Zulassung
- C1 / C2
- Vorsteckmontage
- Ja
- Durchsteckmontage
- Ja
- Abstandsmontage
- Nein
- Hersteller
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art.-Nr.
- 80259299
- GTIN
- 4048962462142
Produktbeschreibung
Eigenschaften:

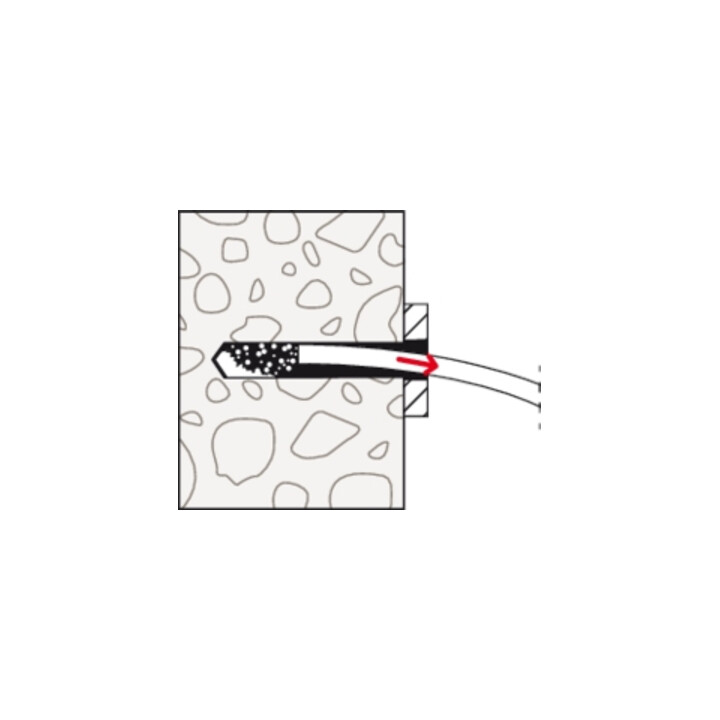

- Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
- Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.
- Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
- Die neue ETA bestätigt den Einsatz des FAZ II Plus für dynamische Beanspruchung für die Durchmesser M16-M24.
- Der schnelle Montagevorgang des FAZ II Plus ermöglicht für dynamische Anwendungen mit geringen Lastzyklen (M16-24) eine effiziente Befestigungslösung mit einer direkten Belastbarkeit des Befestigungspunkts.
- Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.
- Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).
- Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.
- Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.
- Der erste Bolzenanker M6 mit einer ETA Bewertung Option 1 gewährt eine sichere und zugelassene Verankerung.
Anwendungsgebiete:

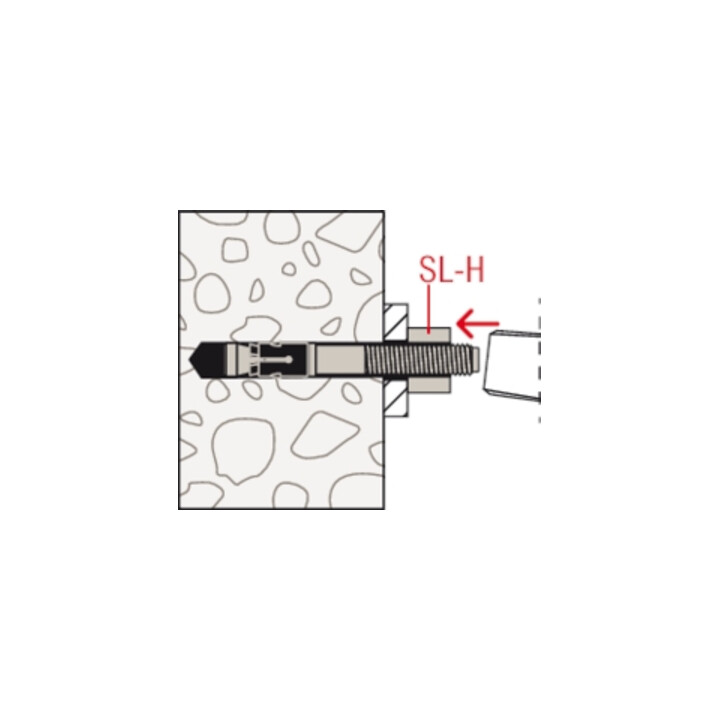

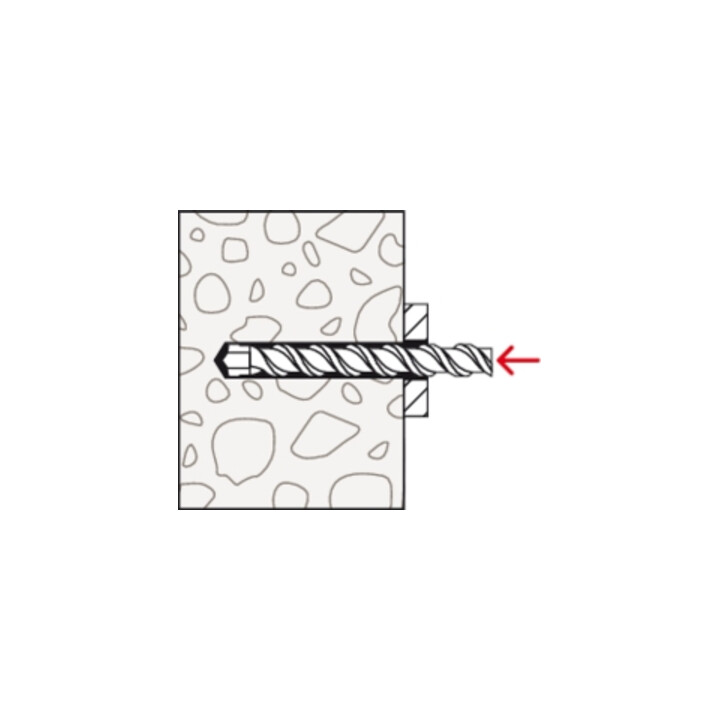

- Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.

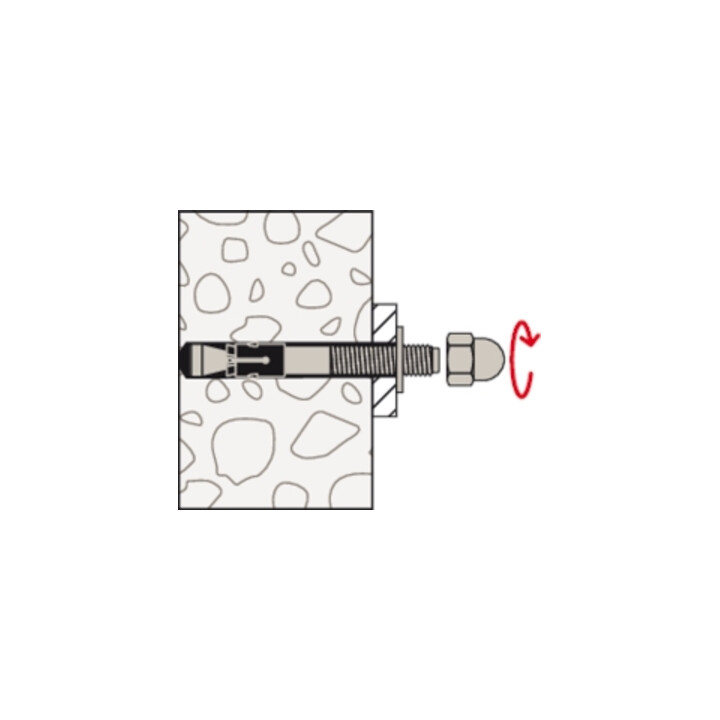

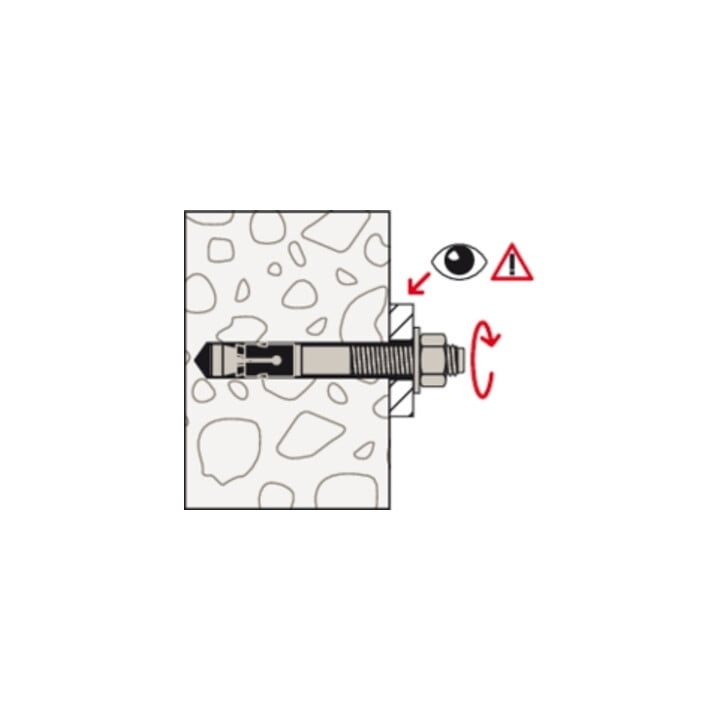

- Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.

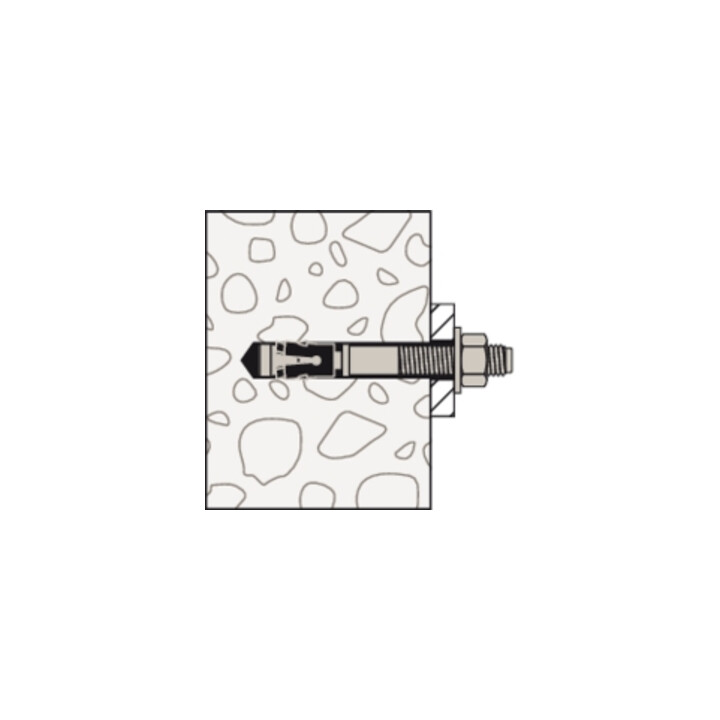

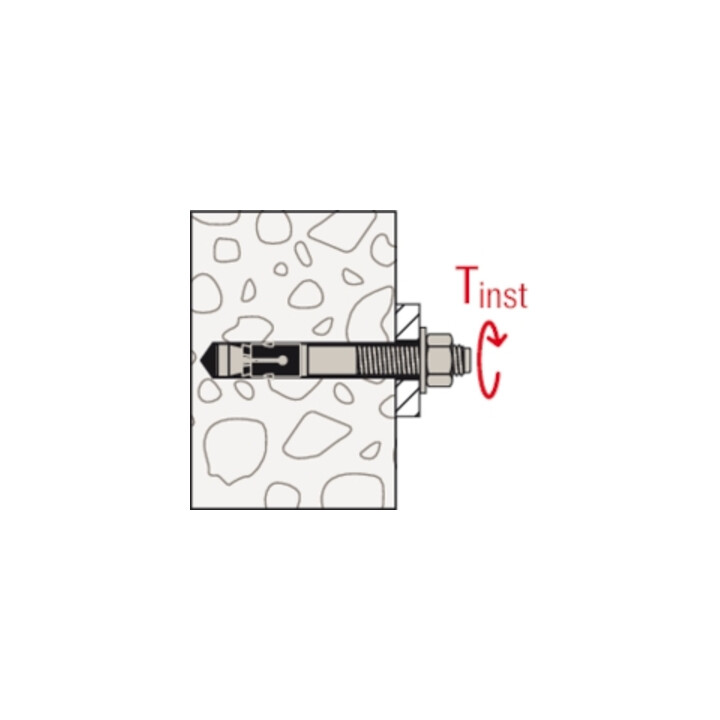

- Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.

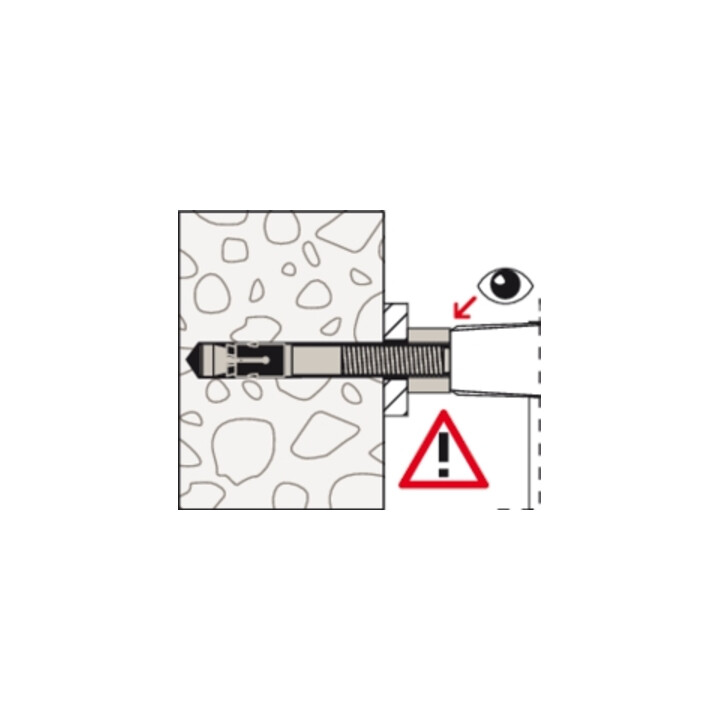

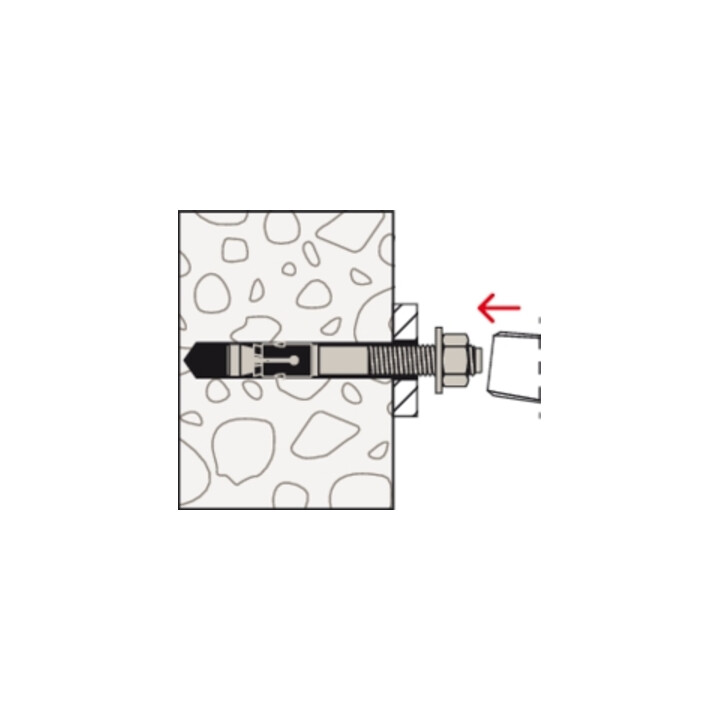

- Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.
- Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden.
- Bei dynamischer Beanspruchung wird ein zusätzliches „Dynamik-Set“ verwendet, welches nach der Montage mit Injektionsmörtel (Druckfestigkeit ≥ 50N/mm² z.B.: FIS V Plus, FIS EM Plus, FIS HB oder FIS SB) verfüllt wird.
