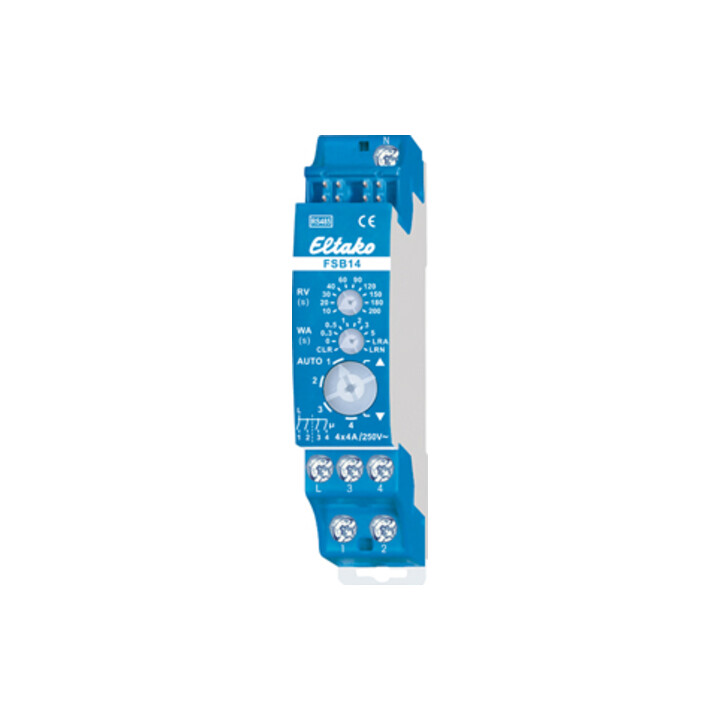

• Schaltaktor Beschattungselemente und Rollladen mit 2 Kanälen für zwei 230V-Motoren • 2+2 Schließer 4A/250V AC, potenzialgetrennt von der Versorgungsspannung 12V • Bidirektional • Stand-by-Verlust nur 0,1 Watt • Reiheneinbaugerät für Montage auf Tragschiene • Anschluss an den Eltako-RS485-Bus • Querverdrahtung Bus und Stromversorgung mit Steckbrücke • Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Motoren • Ein Motor wird an 1, 2 und N angeschlossen, ein zweiter Motor gegebenenfalls an 3, 4 und N • Sind beide Relais des FSB14 eingeschaltet, werden 0,4 Watt benötigt • Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet • Die Taster können entweder als Richtungstaster oder als Universaltaster eingelernt werden: Örtliche Steuerung mit Universaltaster: Mit jedem Impuls wechselt die Schaltstellung in der Reihenfolge Auf, Halt, Ab, Halt • Örtliche Steuerung mit Richtungstaster: Mit einem Tastimpuls oben wird die Schaltstellung Auf gezielt aktiviert • Mit einem Tastimpuls unten wird die Schaltstellung Ab gezielt aktiviert • Ein weiterer Tastimpuls in dieselbe Richtung unterbricht den Ablauf sofort • Bei einem Tastimpuls in die andere Richtung wird jedoch gestoppt und nach einer Pause von 500ms in die entgegengesetzte Fahrtrichtung umgeschaltet • Zentralsteuerung dynamisch ohne Priorität: Mit einem Steuersignal eines als Zentralsteuerungstaster ohne Priorität eingelernten Tasters wird gezielt die Schaltstellung Auf oben oder Ab unten aktiviert • Ohne Priorität deswegen, weil diese Funktion von anderen Steuersignalen übersteuert werden kann • Zentralsteuerung dynamisch mit Priorität: Mit einem Steuersignal von mindestens 2 Sekunden eines als Zentralsteuerungstaster mit Priorität eingelernten Tasters wird gezielt die Schaltstellung Auf oben und Ab unten aktiviert • Mit Priorität deswegen, weil diese Steuersignale nicht von anderen Steuersignalen übersteuert werden können, solange bis der Zentralbefehl durch einen Tastimpuls Auf oder Ab von dem Zentralsteuertaster wieder aufgehoben wird • Mit einem Steuersignal, z.B. eines als Zentralsteuerungstaster mit Priorität eingelernten FSM61, wird gezielt die Schaltstellung Auf oder Ab und die Priorität aktiviert • Mit Priorität deswegen, weil diese Steuersignale nicht von anderen Steuersignalen übersteuert werden können, solange bis der Zentralbefehl durch das Ende des Steuersignals wieder aufgehoben wird • Beschattungsszenen-Steuerung: Mit einem Steuersignal eines als Szenentaster eingelernten Tasters mit Doppelwippe oder automatisch durch einen zusätzlich eingelernten Funk-Außen-Helligkeitssensor, können bis zu 4 zuvor hinterlegte Ab-Laufzeiten abgerufen werden • Bei Steuerung über die GFVS-Software können Fahrbefehle für Auf und Ab mit der exakten Fahrzeitangabe gestartet werden • Da der Aktor nach jeder Aktivität, auch bei durch Taster ausgelöstes Fahren, exakt die gefahrene Zeit zurückmeldet, wird die Position der Beschattung in der GFVS-Software immer korrekt angezeigt • Bei Erreichen der Endlagen oben und unten wird die Position automatisch synchronisiert • Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an
