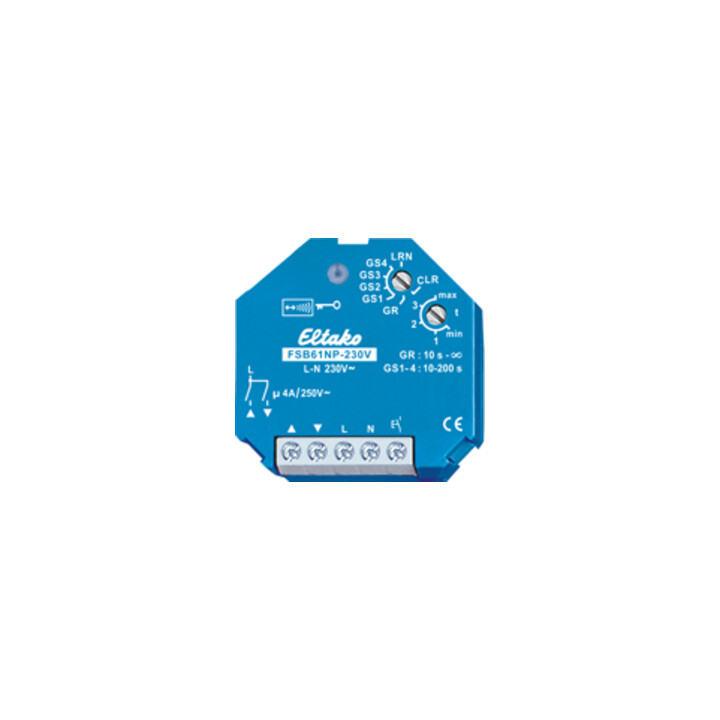

• Funkaktor 230V • 1+1 Schließer nicht potenzialfrei 4A/250V AC, für Rollladen und Beschattungselemente • Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar • Stand-by-Verlust nur 0,9 Watt • Für Einbaumontage • 45mm lang, 45mm breit, 33mm tief • Versorgungs-, Schalt- und Steuerspannung örtlich 230V • Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet • Zusätzlich zum Funk-Steuereingang über eine innenliegende Antenne kann dieser Funkaktor auch mit einem eventuell davor montierten konventionellen 230V-Steuertaster örtlich gesteuert werden • Ab der Fertigungswoche 36/19 kann über die Diode RTD (Polung beliebig) ein Richtungstaster für Ab angeschlossen werden • Ein weiterer Richtungstaster für Auf wird direkt an den Steuereingang angeschlossen • Beim 1. Steuerimpuls Ab schaltet der FSB61 den Steuereingang auf Richtungstaster um • Um den Steuereingang wieder auf Universaltaster umzuschalten, muss die Versorgungsspannung kurz weggeschaltet werden • Es können verschlüsselte Sensoren eingelernt werden • Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden • Jede Zustandsänderung sowie eingegangene Zentralsteuer-Telegramme werden dann mit einem Funk-Telegramm bestätigt • Dieses Funk-Telegramm kann in andere Aktoren, die GFVS-Software und in Universalanzeigen eingelernt werden • Mit dem oberen Drehschalter werden in der Stellung LRN bis zu 35 Funktaster zugeordnet, davon ein oder mehrere Zentralsteuerungs-Taster • Danach wird damit die gewünschte Funktion dieses Stromstoß-Gruppenschalters gewählt: GS1=Gruppenschalter mit Tastersteuerung und Rückfallverzögerung in Sekunden • Es kann sowohl ein Funktaster mit der Funktion Auf-Halt-Ab-Halt als Universaltaster eingelernt werden, als auch ein Funktaster als Richtungstaster • Mit einem Tastimpuls oben wird die Schaltstellung Auf gezielt aktiviert • Mit einem Tastimpuls unten wird die Schaltstellung Ab gezielt aktiviert • Ein weiterer Tastimpuls in dieselbe Richtung unterbricht den Ablauf sofort • Bei einem Tastimpuls in die andere Richtung wird jedoch gestoppt und nach einer Pause von 500ms in die entgegengesetzte Fahrtrichtung umgeschaltet • Zentralsteuerung dynamisch mit und ohne Priorität kann ausgeführt werden • GS2=Gruppenschalter wie GS1, Zentraltaster immer ohne Priorität • GS3=Gruppenschalter wie GS2, zusätzlich mit Doppelklick-Wendefunktion für den örtlichen Taster sowie einen entsprechend eingelernten Funktaster als Universaltaster: Nach dem Doppelklick bewegt sich die Jalousie in die entgegengesetzte Richtung, bis sie mit einem kurzen Tippen angehalten wird • GS4=Gruppenschalter wie GS2, zusätzlich mit Tipp-Wendefunktion: Der Steuertaster wirkt zunächst statisch • Das Relais wird erregt, solange der Taster getippt wird, damit eine Jalousie mit kurzen Impulsen in die Gegenrichtung gedreht werden kann • GR=Gruppenrelais • Solange ein Funktaster geschlossen ist, ist ein Kontakt geschlossen, danach öffnet er wieder • Bei dem nächsten Funksignal schließt der andere Kontakt usw. • Beschattungsszenen-Steuerung: Mit einem Steuersignal eines als Szenentaster eingelernten Tasters mit Doppelwippe können bis zu 4 zuvor hinterlegte Ab -Laufzeiten abgerufen werden • Bei Steuerung über die GFVS-Software können Fahrbefehle für Auf und Ab mit der exakten Fahrzeitangabe gestartet werden • Da der Aktor nach jeder Aktivität, auch bei durch Taster ausgelöstes Fahren, exakt die gefahrene Zeit zurückmeldet, wird die Position der Beschattung in der GFVS-Software immer korrekt angezeigt • Bei Erreichen der Endlagen oben und unten wird die Position automatisch synchronisiert • Ist ein Funk-Außen-Helligkeitssensor zusätzlich zu einem Szenentaster eingelernt, so werden die eingelernten Szenen 1, 2 und 4 je nach Außen-Helligkeit automatisch ausgeführt • Mit dem unteren Drehschalter wird die Rückfallverzögerung in die Stellung Halt in Sekunden eingestellt • Die Verzögerungszeit muss daher mindestens so lange gewählt werden, wie das Beschattungselement oder der Rollladen b
