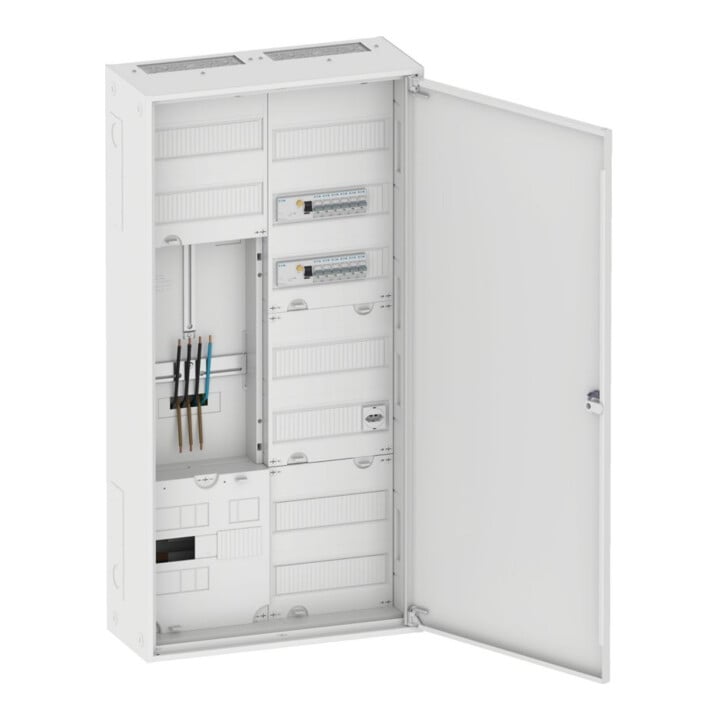

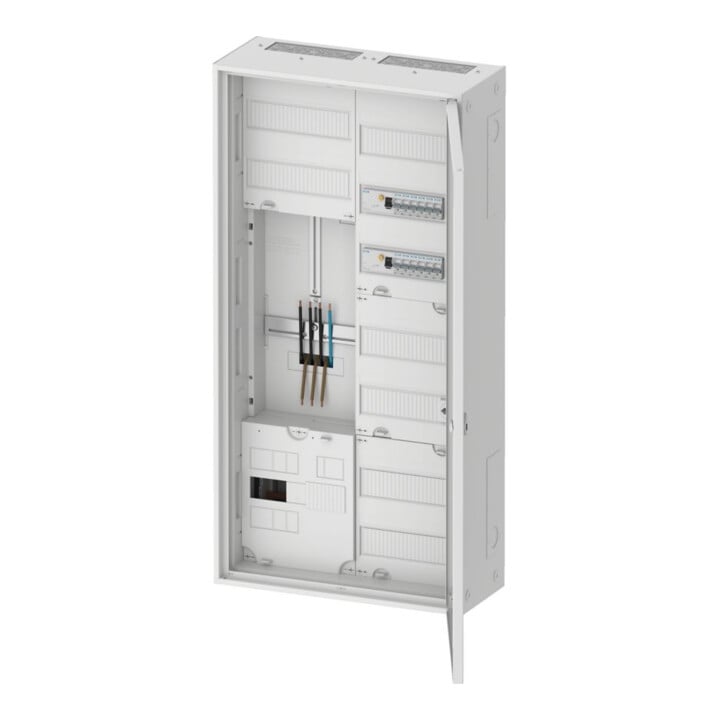

Eaton Zähler-Komplettschrank 3-Punktbefestigung B ZSD-ZV-1100/APZ/B
Eaton Zähler-Komplettschrank 3-Punktbefestigung B ZSD-ZV-1100/APZ/B
Lieferzeit: 1 Arbeitstag
Standardlieferung
Bei einer Bestellung bis 12:00 Uhr erfolgt die Lieferung am darauffolgenden Arbeitstag.
- Bemessungsstrom
- 0 A
- Ausführung
- 1-stöckig
- Anzahl der Zählerplätze
- 1
- Unterer Anschlussraum
- mit Sammelschiene 5-polig
- Montageart
- Aufputz
- Werkstoff
- Stahlblech
- Anzahl der Verteilerreihen
- 7
- Anzahl der Felder
- 2
- Mit Montageplatte
- nein
- Schutzart (IP)
- IP31
- Breite
- 551 mm
- Höhe
- 1101 mm
- Tiefe
- 225 mm
- Einbaubreite
- 550 mm
- Einbauhöhe
- 1100 mm
- Einbautiefe
- 225 mm
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art.-Nr.
- 76311640
- GTIN
- 4015081913879

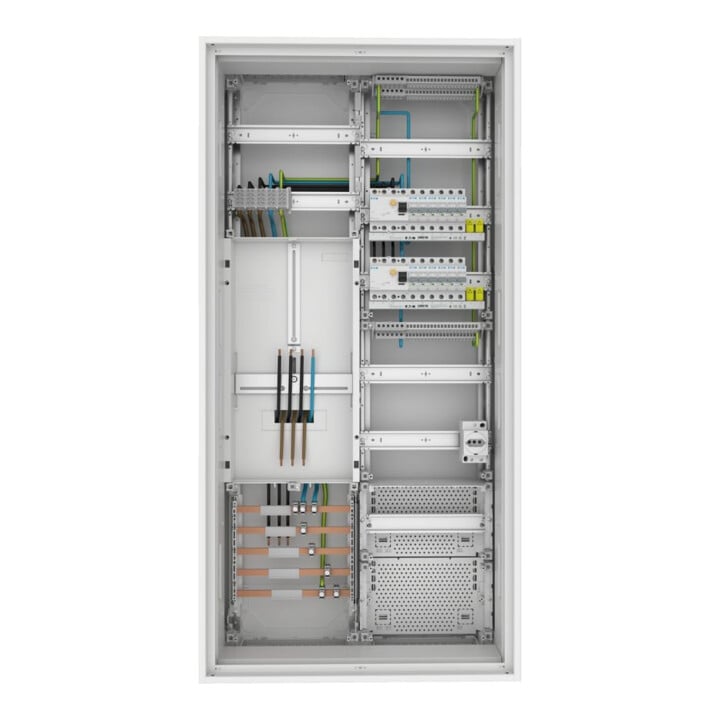

• Zählerkomplettschrank nach VDE AR-N 4101:2015-09, vorverdrahtet bestückt mit Schaltgeräten • Zählerfeld mit 3-Punkt-Zählerkreuz bestückt, 10mm² Unterer Anschlussraum mit 5 pol • Sammelschienensystem 12x5mm, incl • Anschlussklemmen 16mm² zur Aufnahme selektiver Hauptleitungsschutzschalter bis 63 A • Funktionsraum für EVU-Zusatzanwendungen abgedeckt mit verriegelbarem Blindstreifen • RJ45-Anschlussbuchse isoliert, lose beigepackt • Oberer Anschlussraum mit Hauptleitungsklemme 5x25mm², fingersicher • Verteilerfeld mit 5 x 12 TE mit 2x PEN-Schiene in Stecktechnik • Verteilerfeld bestückt mit: 2 Stk • PXF-40/4/003-A 12 Stk • PXL-B16/1, 2x6 Automaten verbunden mit FI-Schalter über Phasenschiene EVG-3PHAS/N/8MODUL/LS 1 Stk, Schutzkontaktsteckdosen 230V • Einbau Automatenreihen mit Blindstreifen abgedeckt • Verdrahtung: 10mm² zw • Hauptleitungsklemme und FI/PEN-Schiene • Verbindung zw • FI-Schalter und Automatenreihe • APZ: Ja, eingebaut im Verteilerfeld unten, incl • Schutzschlauch für Datenleitung • Schutzart: IP31 • Maße mm: Höhe 1100, Breite 550, Tiefe 225
