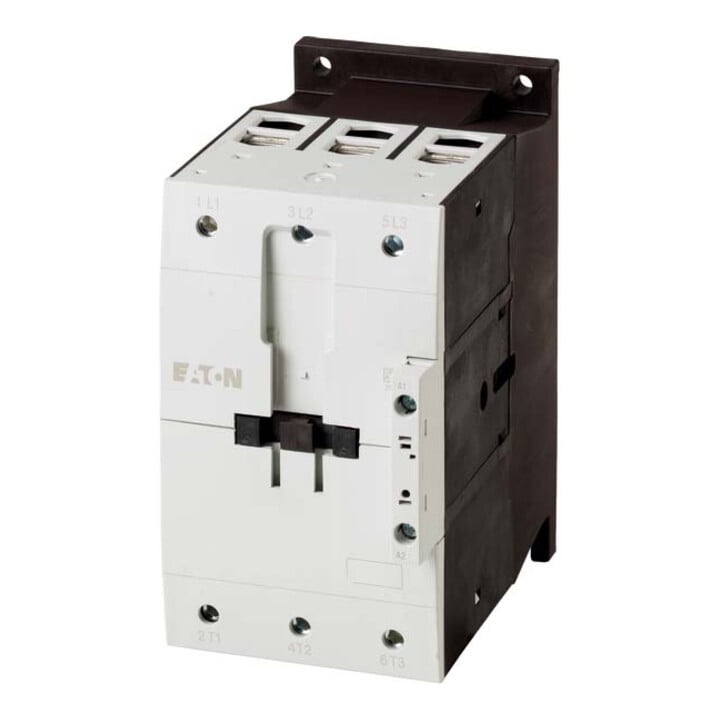

Eaton Leistungsschütz 55KW/400V, AC DILM115(RAC240)
Eaton Leistungsschütz 55KW/400V, AC DILM115(RAC240)
Lieferzeit: 1 Arbeitstag
Standardlieferung
Bei einer Bestellung bis 12:00 Uhr erfolgt die Lieferung am darauffolgenden Arbeitstag.
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 190..240 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 190..240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC

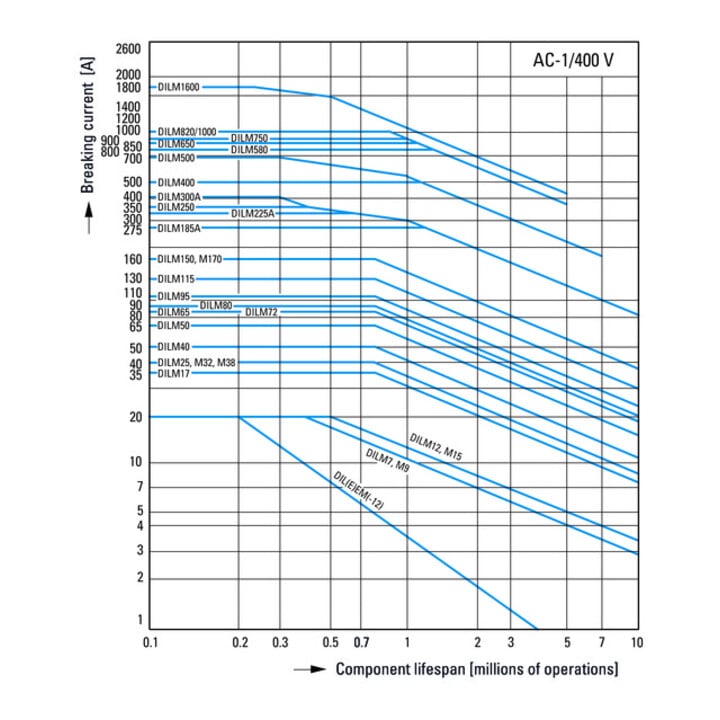

- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 160 A

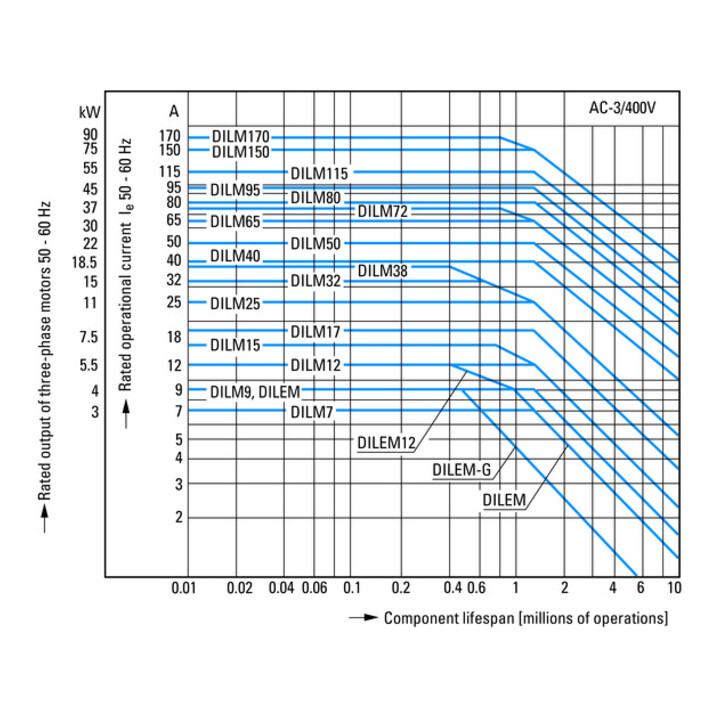

- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 115 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 55 kW

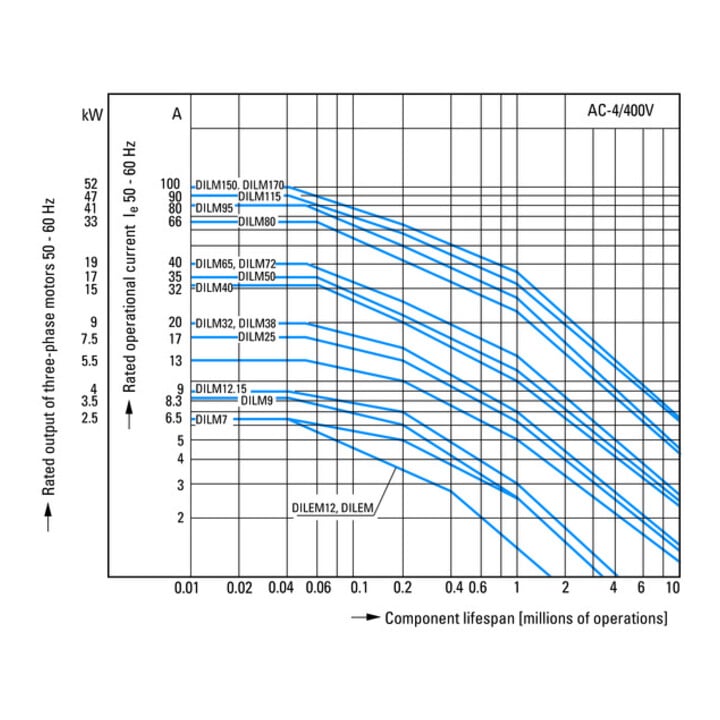

- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 55 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 28 kW
- Bemessungsbetriebsleistung NEMA
- 74 kW
- Geeignet für Reiheneinbau
- nein
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art.-Nr.
- 80702619
- GTIN
- 4015082395483
• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=115 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=160 A, gekapselt: Ith=115 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=325 A, gekapselt: Ith=285 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=37 kW, 380 V 400 V: P=55 kW, 660 V 690 V: P=90 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=17 kW, 380 V 400 V: P=28 kW, 660 V 690 V: P=43 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V). • DILM1000-XHI(V). • Hinweise: Schaltglieder nach EN 50012. • Integrierte Schutzbeschaltung in der Ansteuerelektronik. • Stromart AC/DC: Wechselstrombetätigung
