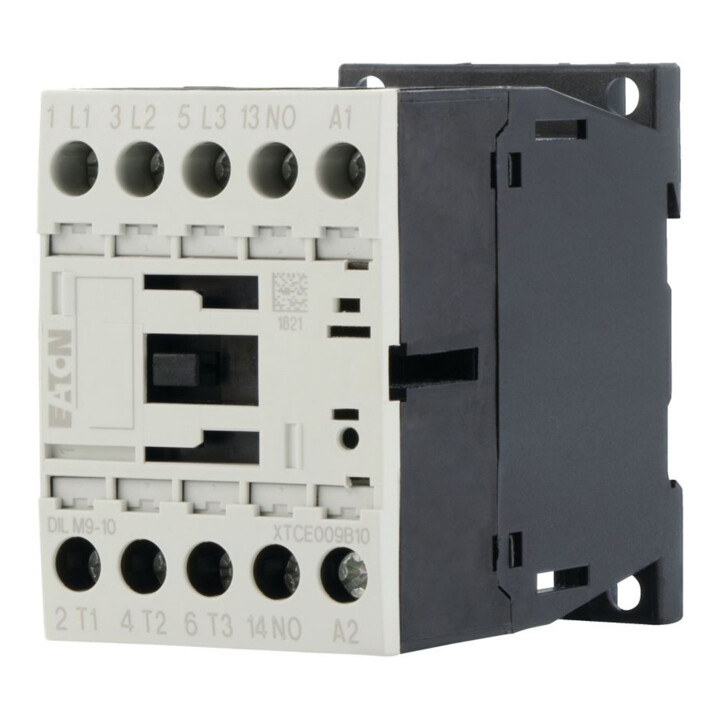

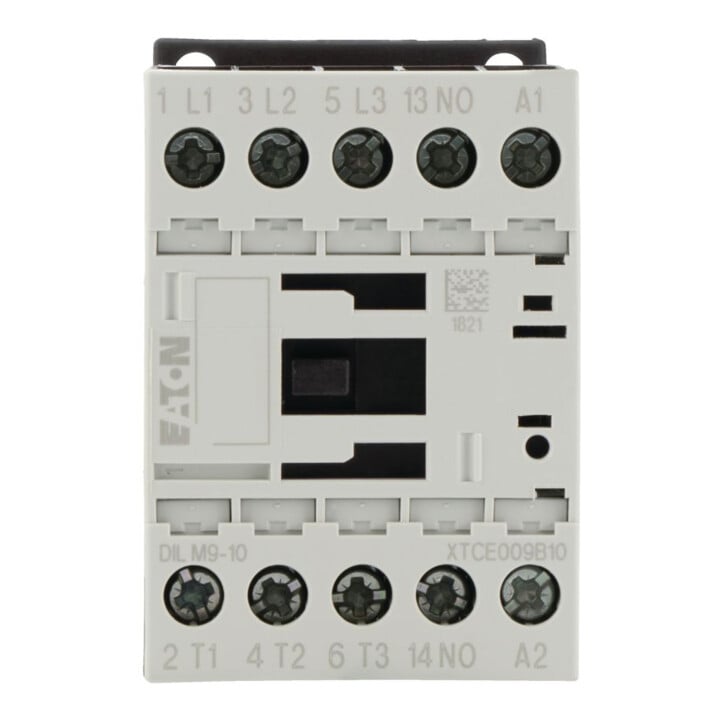

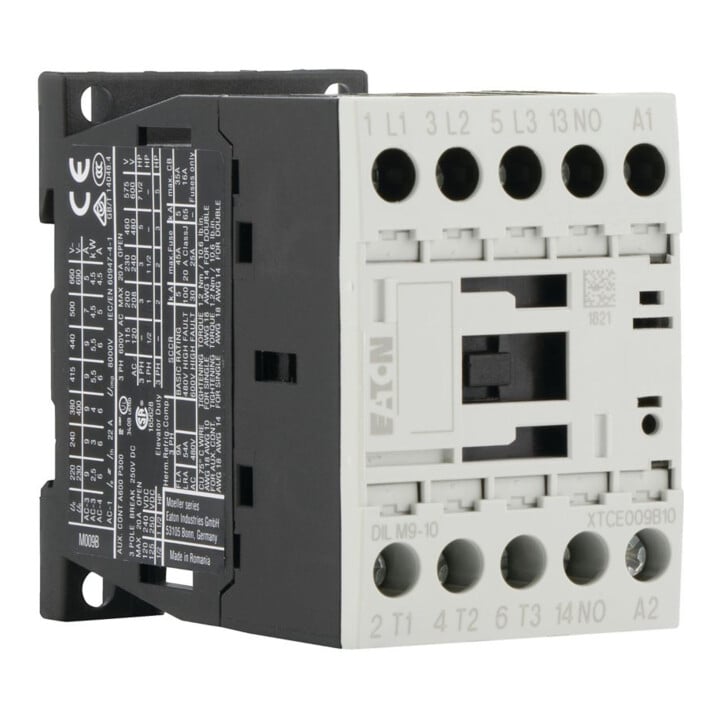

Eaton Leistungsschütz 1S 4kW/400V, AC DILM9-10(230V50HZ)
Hersteller Nr.:276690|Art.-Nr.:61565815
+3+2
1/7
Eaton Leistungsschütz 1S 4kW/400V, AC DILM9-10(230V50HZ)
Hersteller Nr.:276690|Art.-Nr.:61565815
39,49 €inkl. MwSt.
5 Stück auf Lager
Lieferzeit: 1 Arbeitstag
Standardlieferung
Bei einer Bestellung bis 12:00 Uhr erfolgt die Lieferung am darauffolgenden Arbeitstag.
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 6 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 2,5 kW
- Bemessungsbetriebsleistung NEMA
- 3,7 kW
- Geeignet für Reiheneinbau
- nein
- Anzahl der Hilfskontakte als Schließer
- 1
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art.-Nr.
- 61565815
- GTIN
- 4015082766900
Produktbeschreibung
Eigenschaften:
- Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=2.5 kW, 380 V 400 V: P=4 kW, 660 V 690 V: P=4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=1.5 kW, 380 V 400 V: P=2.5 kW, 660 V 690 V: P=3.6 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S=Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
