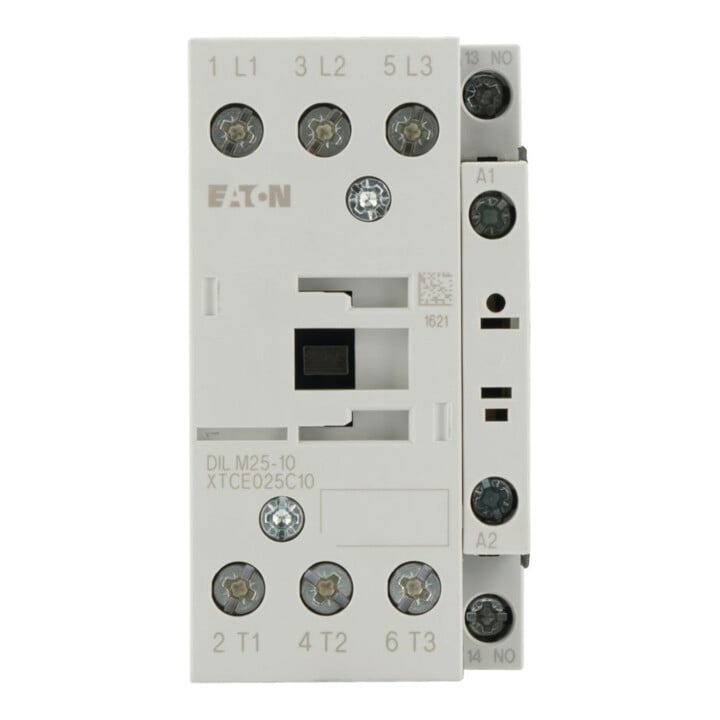

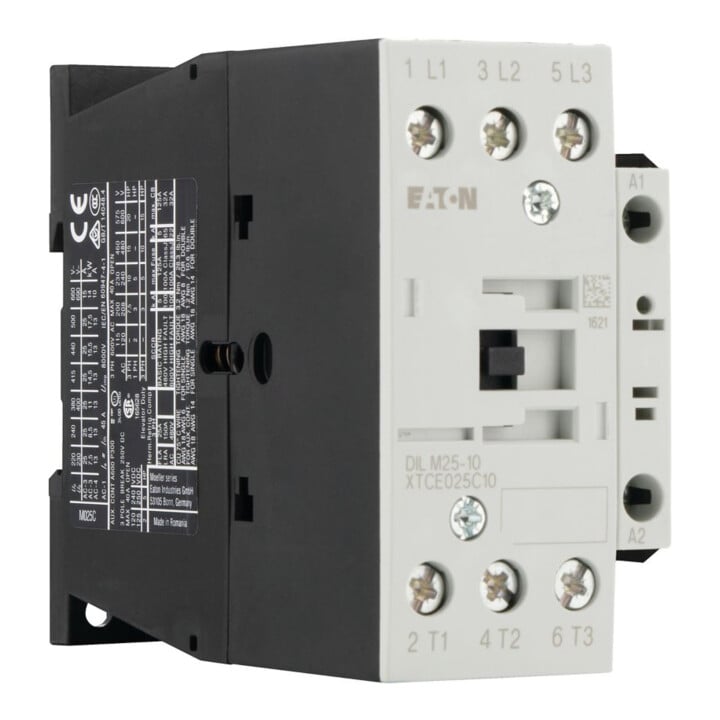

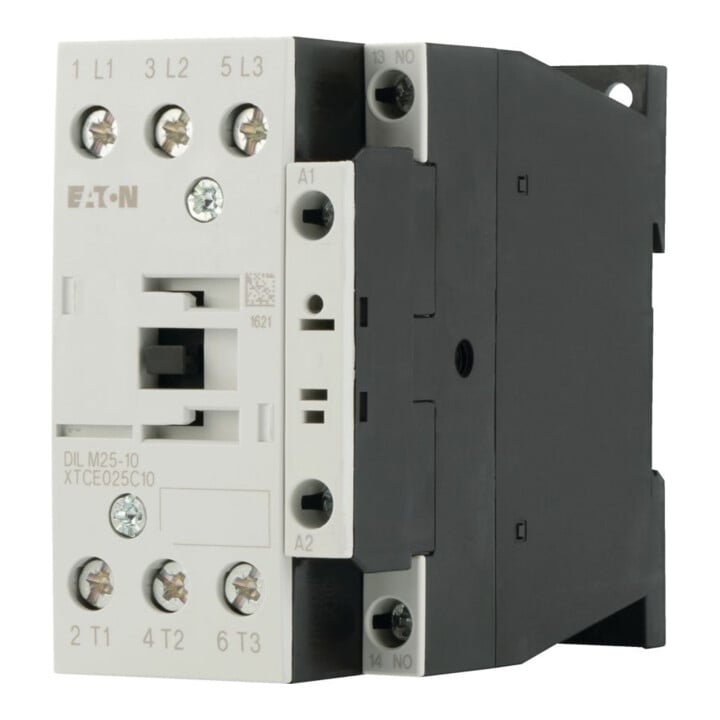

Eaton Leistungsschütz 1S 11kW/400V, AC DILM25-10(230V50/60H
Eaton Leistungsschütz 1S 11kW/400V, AC DILM25-10(230V50/60H
Lieferzeit: 1 Arbeitstag
Standardlieferung
Bei einer Bestellung bis 12:00 Uhr erfolgt die Lieferung am darauffolgenden Arbeitstag.
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC

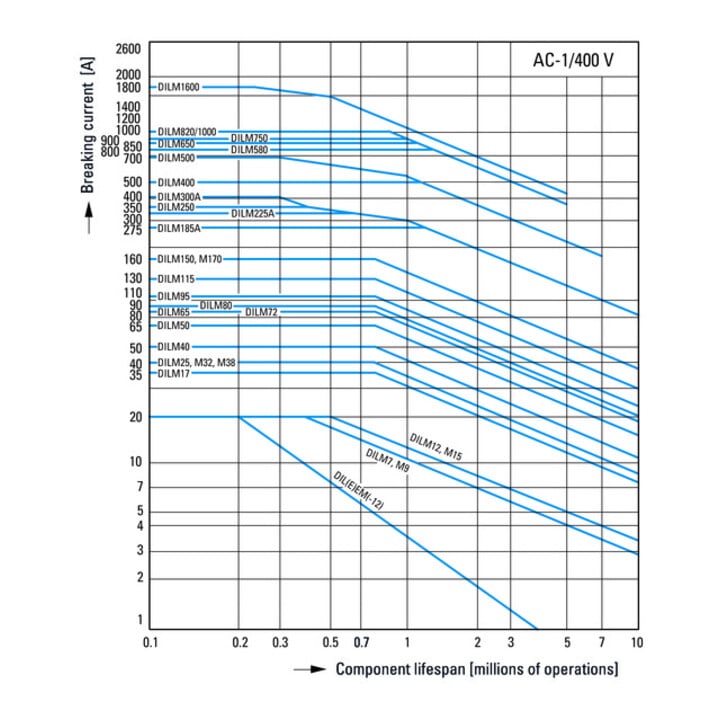

- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 45 A

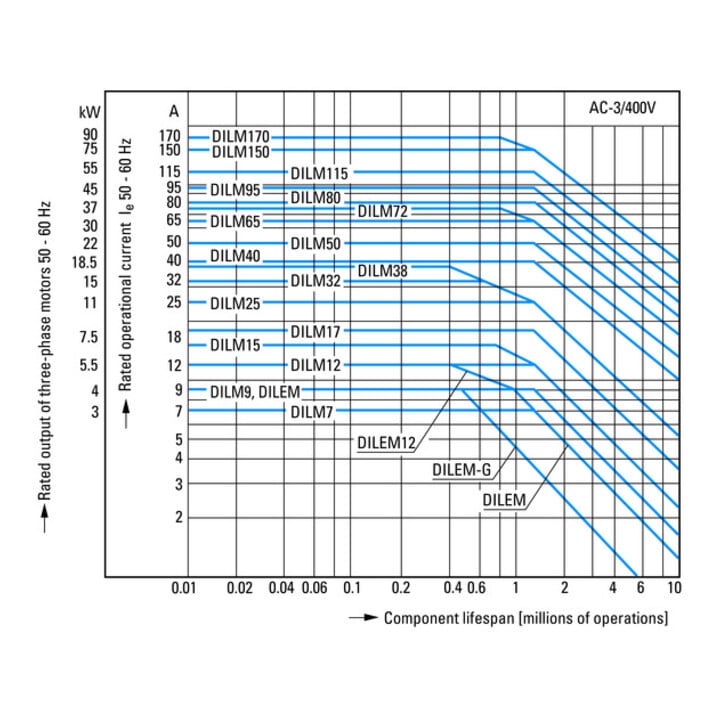

- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 25 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 11 kW

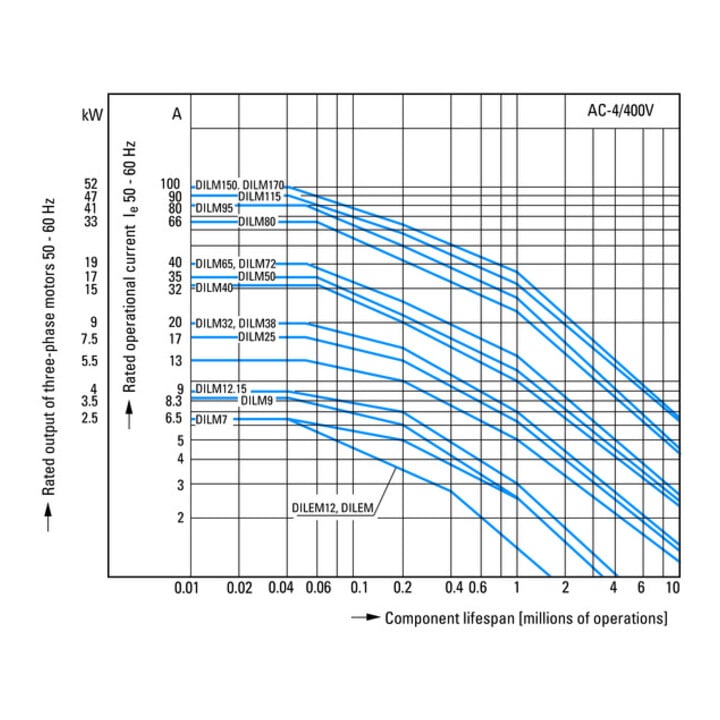

- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 13 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 6 kW
- Bemessungsbetriebsleistung NEMA
- 11 kW
- Geeignet für Reiheneinbau
- nein
- Anzahl der Hilfskontakte als Schließer
- 1
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art.-Nr.
- 62811018
- GTIN
- 4015082771409
• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=45 A, gekapselt: Ith=36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=100 A, gekapselt: Ith=90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=7.5 kW, 380 V 400 V: P=11 kW, 660 V 690 V: P=14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=3.5 kW, 380 V 400 V: P=6 kW, 660 V 690 V: P=8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI., DILA-XHI(V)., Kontaktbestückung S=Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
