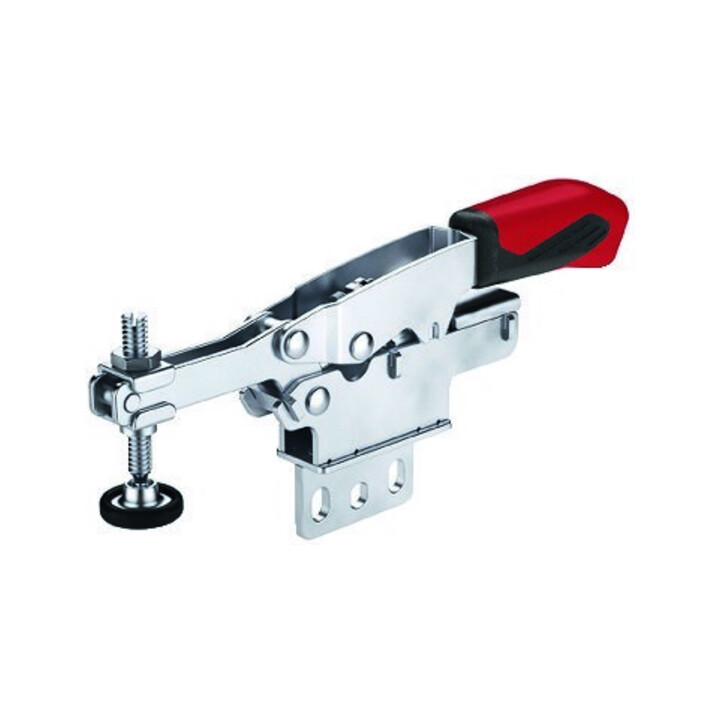

AMF Waagrechtspanner Nr.6872 Gr.20
Hersteller Nr.:554883|Art.-Nr.:58528513
1/3
AMF Waagrechtspanner Nr.6872 Gr.20
Hersteller Nr.:554883|Art.-Nr.:58528513
24,79 €inkl. MwSt.
20+ auf Lager
Lieferzeit: 2-3 Arbeitstage
Standardlieferung
Technische Daten
- Größe
- 20
- Marke
- AMF
- Länge gespannt
- 173 mm
- Höhe gespannt
- 73 mm
- Spannhöhe
- 47 mm
- Haltekraft F1
- 2 kN
- Bohrungs-Ø
- 5,6 mm
- Spannweite
- 22 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art.-Nr.
- 58528513
- GTIN
- 4020772003678
Produktbeschreibung

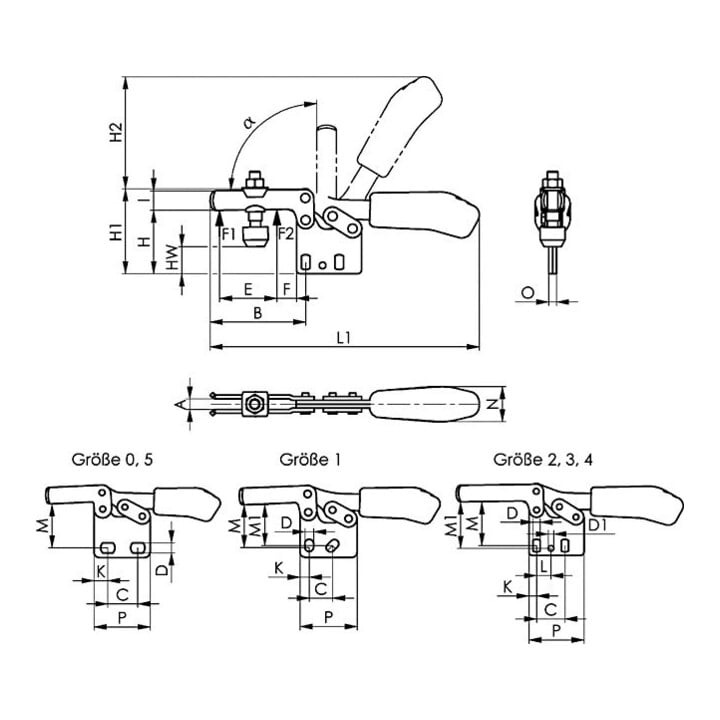

variabel · mit offenem Haltearm und senkrechtem Fuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Endeautomatischer Höhenausgleich S:Größe 20 = 20 mmGröße 50 = 35 mmmaximaler Höhenausgleich:Größe 20 = 35 mmGröße 50 = 40 mm · Weitere technische Eigenschaften A: 6mm · C: 25,9mm · D: 5,6mm · Andrückschraube: M6 x 40 · HW min.: 13mm · L1: 173mm · HW max.: 34mm · H1: 73mm · F1: 2kN · H2: 113mm · L: 12,9mm · O: 3mm · M1: 39,8mm · Bauart: senkrechter Fuß · I: 10mm · F: 26mm · B: 64mm · P: 38mm · K: 6mm · E: 22mm · M: 37-40mm · H: 47mm · N: 21mm · D1: 5,6mm Lieferung mit verzinkter Andrückschraube
