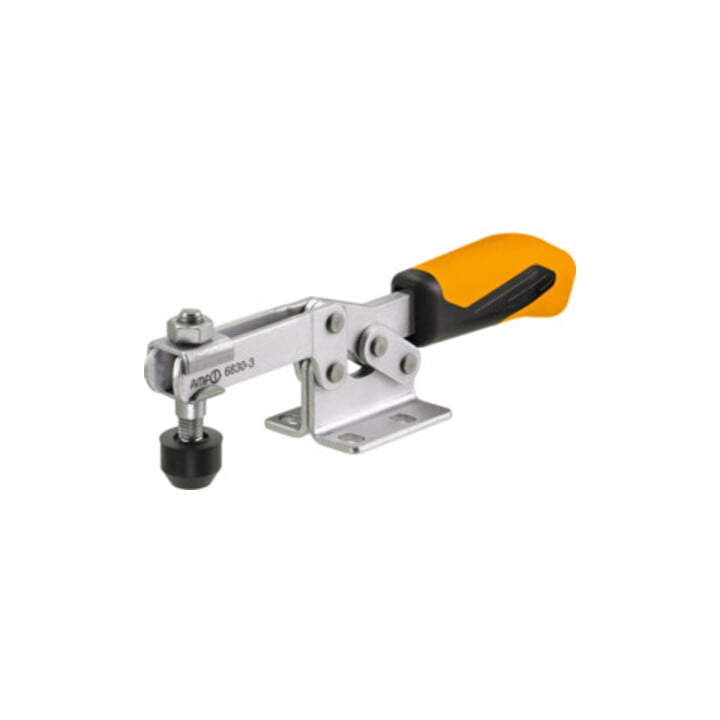

AMF Waagrechtspanner Nr.6830 Gr.0 waagrechter Fuß
Hersteller Nr.:557331|Art.-Nr.:21021873
1/1
AMF Waagrechtspanner Nr.6830 Gr.0 waagrechter Fuß
Hersteller Nr.:557331|Art.-Nr.:21021873
22,79 €inkl. MwSt.
20+ auf Lager
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
Technische Daten
- ganze Länge
- 79 mm
- Typ
- 6830J
- ganze Höhe
- 23 mm
- Lochabstand e
- 13,6 mm
- Lochabstand f
- 16 mm
- Bohrungs-⌀ d
- 4,6 mm
- Spannhöhe H
- 14,5 mm
- Haltekraft P1
- 250 N
- Haltekraft P2
- 400 N
- Andrückschraube
- M4×25 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art.-Nr.
- 21021873
- GTIN
- 4020772008048
Produktbeschreibung
mit waagrechtem Fuß ·
Weitere technische Eigenschaften Andrückschraube: M4 x 25 • F1: 0,25kN • Gesamthöhe: 23mm • Bauform: mit waagrechtem Fuß • Gesamtlänge: 79mm · A=4mm · a*=90° · B=28mm · C=11,5-15,5mm · D=4,6mm · E=9mm · F=5,5mm · H=14,5mm · H1=23mm · H2=34mm · HW max.=0mm · HW min.=-5,5mm · I=7,5mm · K=6,3mm · L1=79mm · M=16mm · N=25mm · P=25,5mm
Weitere technische Eigenschaften Andrückschraube: M4 x 25 • F1: 0,25kN • Gesamthöhe: 23mm • Bauform: mit waagrechtem Fuß • Gesamtlänge: 79mm · A=4mm · a*=90° · B=28mm · C=11,5-15,5mm · D=4,6mm · E=9mm · F=5,5mm · H=14,5mm · H1=23mm · H2=34mm · HW max.=0mm · HW min.=-5,5mm · I=7,5mm · K=6,3mm · L1=79mm · M=16mm · N=25mm · P=25,5mm
