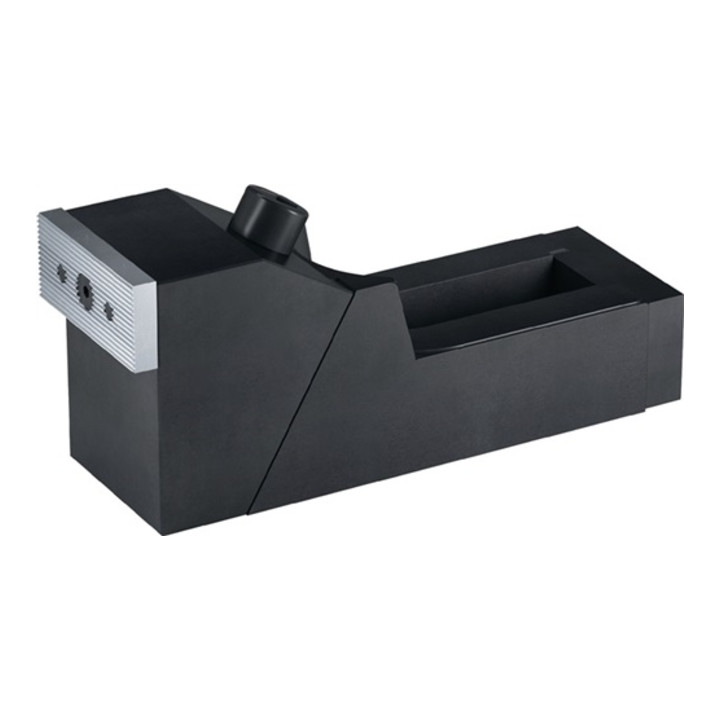

AMF Stabilspannbacke Nr. 6497G 32/36/42mm geschl.
Hersteller Nr.:376467|Art.-Nr.:54640118
1/3
Nicht auf Lager
AMF Stabilspannbacke Nr. 6497G 32/36/42mm geschl.
Hersteller Nr.:376467|Art.-Nr.:54640118
533,98 €inkl. MwSt.
Technische Daten
- Marke
- AMF
- T-Nut
- 32/36/42 mm
- Ausführung
- geschlossen
- Hersteller
- ANDREAS MAIER GmbH & Co. KG Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 49 711 5766-0
- Art.-Nr.
- 54640118
- GTIN
- 4020772376468
Produktbeschreibung
geschlossen · Spannbacken umdrehbar · hohe Bauart mit exakter Prismenführung · Grundkörper: Temperguss · Spannbacken: Einsatzstahl, einsatzgehärtet, mit glatter Seite für bearbeitete Werkstücke und griffelter Seite für rohe Spannflächen · geschlossene Nut für den Einsatz auf Karusselldrehmaschinen
Anwendung:
Durch die große Spannfläche eignen sich diese stabilen Spannbacken zum seitlichen Spannen hoher Werkstücke. Zur Befestigung des Stabilspannbackens auf dem Maschinentisch wird die Verwendung von zwei Spannschrauben empfohlen. Als Befestigungsschrauben sind je nach Nutenbreite Schrauben für T-Nuten DIN 787 - zwei Stück je Spannbacken - separat zu bestellen ·

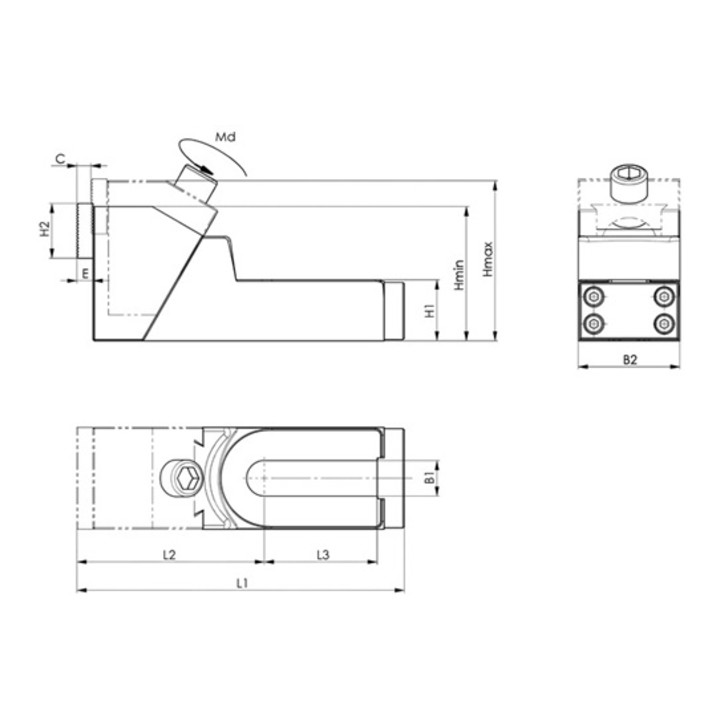

Weitere technische Eigenschaften C: 15mm · B2: 90mm · H max.: 145mm · L2: 158,0mm · L1: 283mm · b1: 38mm · H1: 56mm · H2: 40mm · L3: 95mm · H min.: 125mm · E: 12mm
