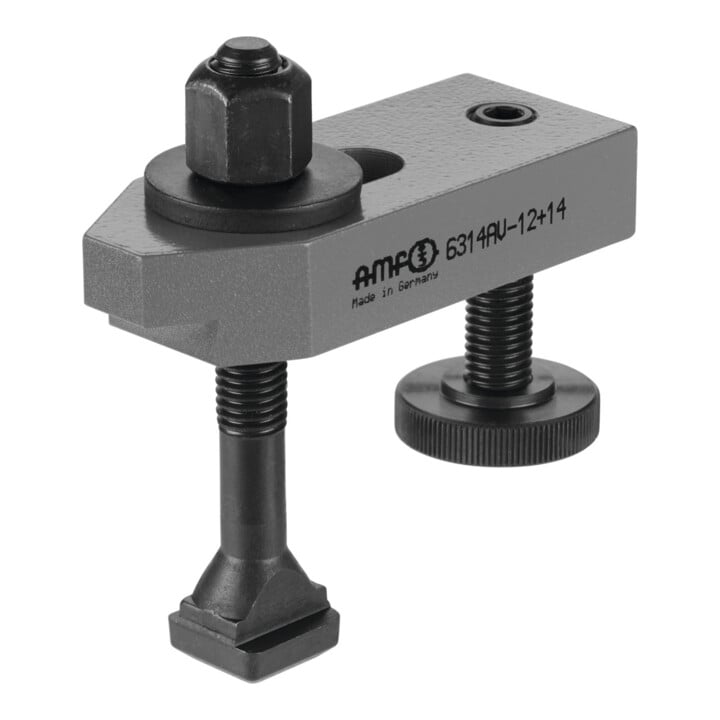

AMF Spanneisen 6314AV abgesetzt mit Stützschraube Nut 12 mm H 10 - 48 mm
Hersteller Nr.:74591|Art.-Nr.:21022888
1/1
AMF Spanneisen 6314AV abgesetzt mit Stützschraube Nut 12 mm H 10 - 48 mm
Hersteller Nr.:74591|Art.-Nr.:21022888
34,99 €inkl. MwSt.
Nutenbreite (mm)
Spannhöhe (mm)
46
48
56
58
77
20+ auf Lager
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
Technische Daten
- Typ
- 6314AV
- Nutenbreite a
- 12 mm
- T-Nutenschraube DIN 787, 375300
- Gr. 1212100
- Abstand e Spitze zur Nut
- 21 mm
- Nutlänge f
- 40 mm
- Absatzhöhe A<sub>1</sub>
- 8 mm
- Absatztiefe A<sub>2</sub>
- 10 mm
- Breite B
- 40 mm
- Höhe H
- 20 mm
- Länge L
- 100 mm
- Spannhöhe h
- 10 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art.-Nr.
- 21022888
- GTIN
- 4020772074593
Produktbeschreibung
Spanneisen abgesetzt.
Eigenschaften:
- Mit verstellbarer Stützschraube
- Ähnlich DIN 6314 - B1 x L 14 x 100 mm
- Spannschraube: M12 x 12 x 100
- A = 20 mm
- A1 = 8 mm
- A2 = 10 mm
- B2 = 40 mm
- D = M12
- E1 = 21 mm
- E2 = 40 mm
- H = 10 - 48 mm
- LS = 49 mm
Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.
