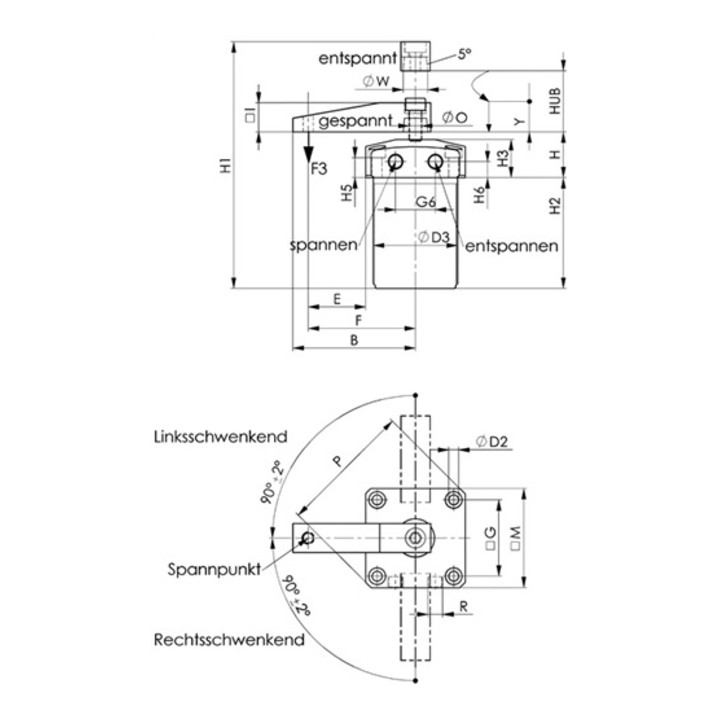

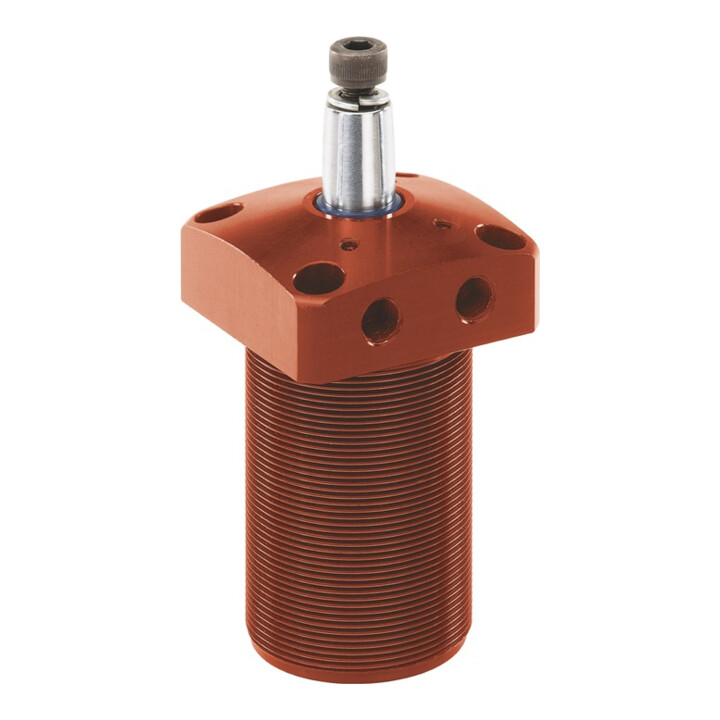

pneumatisch · Flanschversion · doppelt wirkend zum versenkten Einbau in Vorrichtungen · beide Druckluftanschlüsse befinden sich im Flansch · Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium, eloxiert · vVerschleißfeste Oberfläche durch HART-COAT®-Beschichtung · einschließlich Schraube und Federring zum leichteren Voreinstellen der SpannarmpositionBefestigungsmöglichkeiten: · von oben mit Zylinderschrauben durch den Flansch · von unten mit Nutmutter gegen Vorrichtung und Flansch klemmend · von oben mit Nutmutter gegen die Vorrichtung klemmend Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP · Nutmutter Nr. 6829N · Andrückschraube Nr. 6880Hinweis:Befestigungslöcher im Flansch sind gleich wie im Gewindeflansch Nr. 6829GF. Nur mit geölter Luft zu betreiben. Spannarmmontage: 1) Spannarm mit Federring und Schraube spielfrei anlegen. 2) Spannarm in Position drehen. 3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen. Spannarmdemontage: 1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen. 2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen. Achtung: Keine seitl. Schläge zulässig! · Weitere technische Eigenschaften Anschlussgewinde: M12 · Kolben-Ø: 63mm · H5: 11mm · H6: 10,5mm · G: 70 · G6: 35mm · H1: 164mm · D2: 8,5mm · H2: 80mm · Schwenkbereich: rechts° · O: M10mm · Y Spannhub: 15mm · W: 20mm · I: 25,5mm · F: 90mm · P: 118mm · R: G1/8mm · E: 45mm · M: 90mm · H: 30mm · F3: 1,1kN · H3: 25mm · D3: M80 x 1,5mm · Hub: 32mm
EAN/GTIN: 04020772093525
