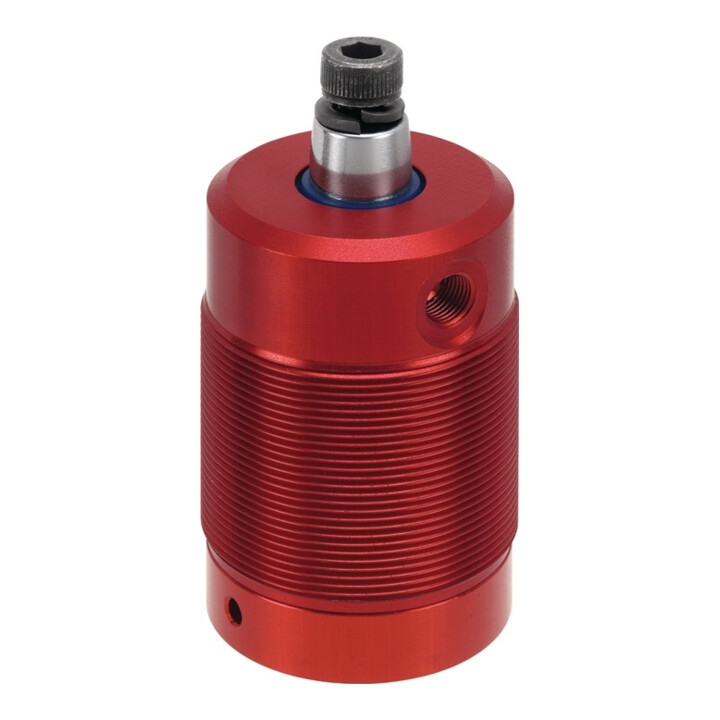

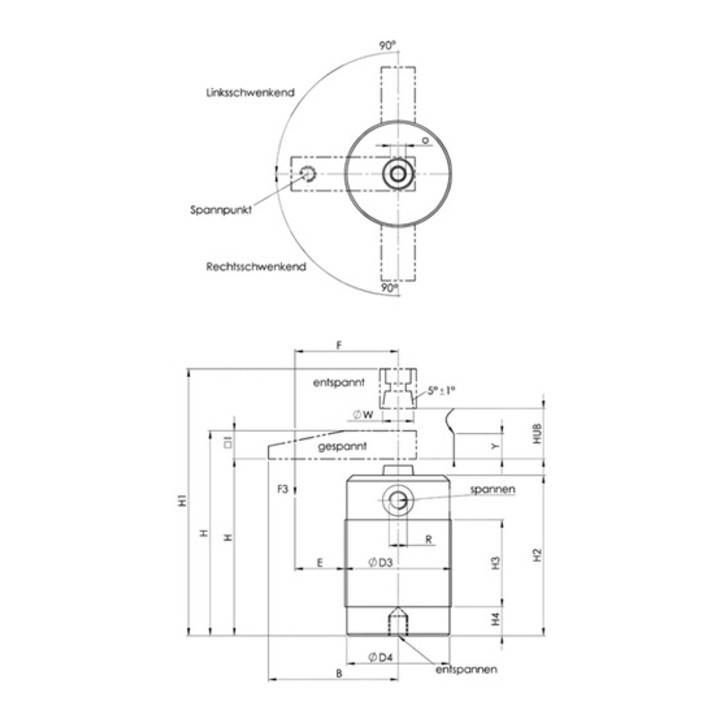

pneumatisch · Einschraubversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · einschließlich Schraube und Federring zum leichteren Voreinstellen der SpannarmpositionBefestigungsmöglichkeiten: · mit Nutmutter Nr. 6829N (DIN 70852) · mit Gewindeflansch Nr. 6829GF Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP · Nutmutter Nr. 6829N · Gewindeflansch Nr. 6829GF · Andrückschraube Nr. 6880Hinweis:Nur mit geölter Luft zu betreiben. Spannarmmontage: 1) Spannarm mit Federring und Schraube spielfrei anlegen. 2) Spannarm in Position drehen. 3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen. Spannarmdemontage: 1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen. 2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen. Achtung: Keine seitl. Schläge zulässig! · Weitere technische Eigenschaften H4: 15mm · Anschlussgewinde: M8 · Kolben-Ø: 32mm · D4: 48 · H1: 132mm · H2: 79mm · Schwenkbereich: rechts° · O: M8mm · Y Spannhub: 14mm · W: 16mm · I: 19mm · F: 60mm · R: G1/8mm · E: 35mm · M: M8mm · H: 83mm · F3: 0,27kN · H3: 40mm · D3: M50 x 1,5mm · Hub: 30mm
EAN/GTIN: 04020772092818
