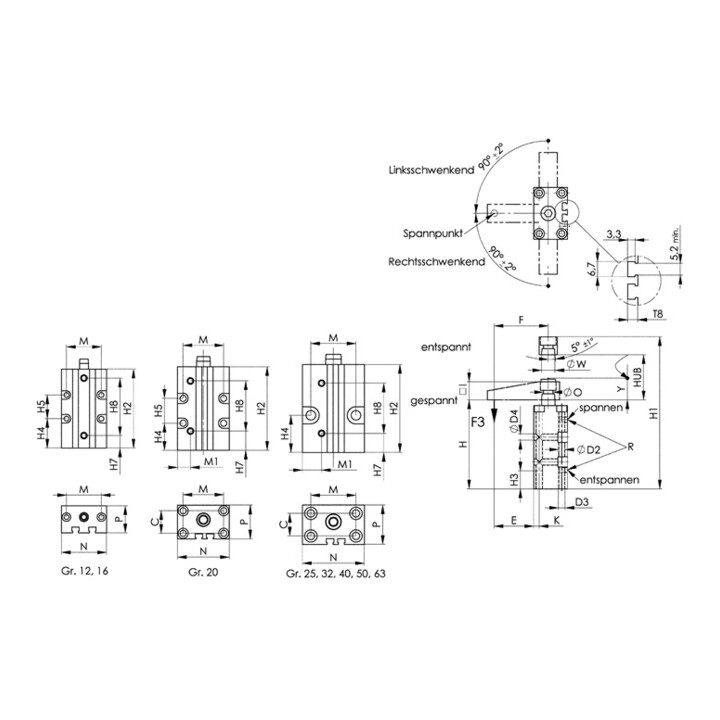

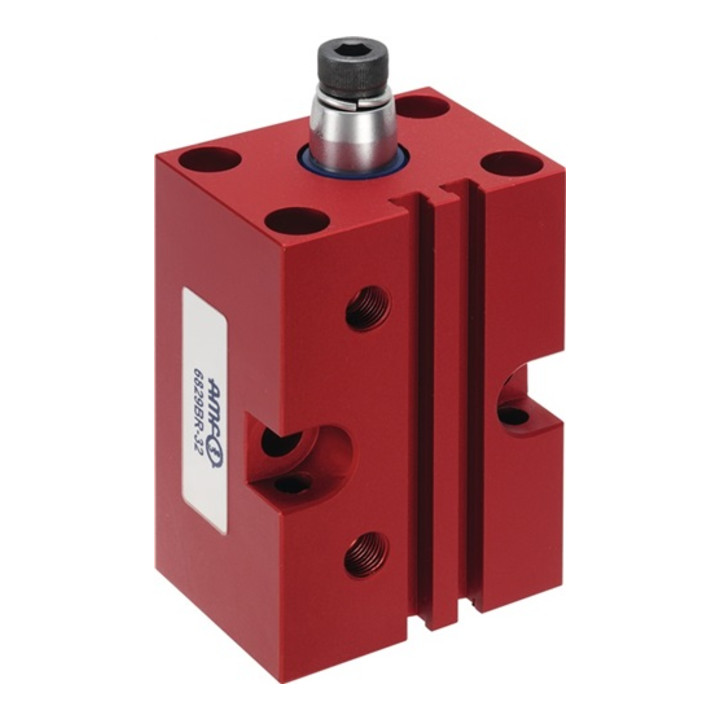

pneumatisch · Blockversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · Magnetkolben für Endlagenabfrage · einschließlich Schraube und Federring zum leichteren Voreinstellen der SpannarmpositionBefestigungsmöglichkeiten: · durch Querloch seitlich nach vorne oder hinten · von oben mit langen Zylinderschrauben ISO 4762 (DIN 912) · von unten in Gewindelöcher Zubehör(nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP - Andrückschraube Nr. 6880 · Weitere technische Eigenschaften C: 37mm · H4: 40mm · Anschlussgewinde: M8 · Kolben-Ø: 40mm · H5: -mm · D4: 8,5 · H1: 145mm · H8: 52mm · D2: 8,5mm · H2: 90mm · Schwenkbereich: rechts° · O: M8mm · M1: 22mm · Y Spannhub: 15mm · T8: 8mm · W: 16mm · I: 19mm · F: 70mm · P: 55mm · K: 9mm · R: G1/8mm · E: 45,5mm · M: 52mm · H7: 20mm · H: 96mm · F3: 0,45kN · H3: 25mm · D3: M10mm · N: 70mm · Hub: 30mm
EAN/GTIN: 04020772091545
