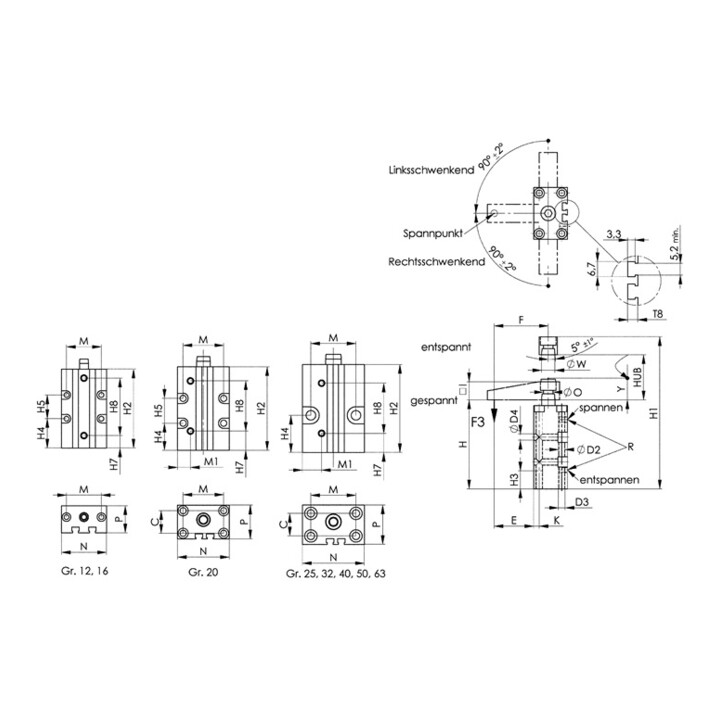

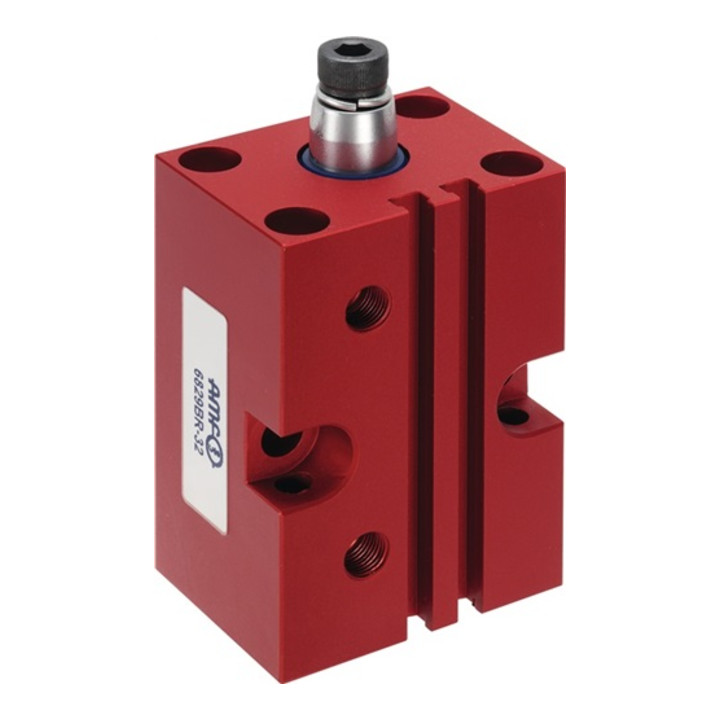

pneumatisch · Blockversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · Magnetkolben für Endlagenabfrage · einschließlich Schraube und Federring zum leichteren Voreinstellen der SpannarmpositionBefestigungsmöglichkeiten: · durch Querloch seitlich nach vorne oder hinten · von oben mit langen Zylinderschrauben ISO 4762 (DIN 912) · von unten in Gewindelöcher Zubehör(nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP - Andrückschraube Nr. 6880 · Weitere technische Eigenschaften C: -mm · H4: 26mm · Anschlussgewinde: M4 · Kolben-Ø: 16mm · H5: 21mm · D4: 4,3 · H1: 105mm · H8: 51mm · D2: 4,3mm · H2: 70mm · Schwenkbereich: rechts° · O: M5mm · M1: 21mm · Y Spannhub: 10mm · T8: 4,5mm · W: 8mm · I: 12mm · F: 41mm · P: 28mm · K: 13mm · R: M5mm · E: 30mm · M: 31mm · H7: 11mm · H: 76mm · F3: 0,06kN · H3: 15mm · D3: M5mm · N: 42mm · Hub: 17mm
EAN/GTIN: 04020772091507
