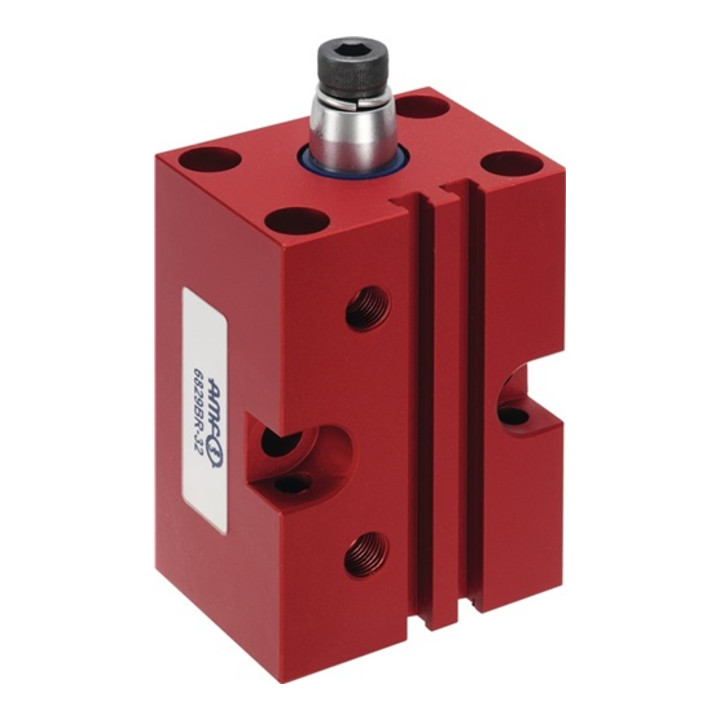

AMF Schwenkspanner Nr.6829B BL-Gr.32 pneumatisch Blockversion
Hersteller Nr.:91439|Art.-Nr.:21023247
1/3
Nicht auf Lager
AMF Schwenkspanner Nr.6829B BL-Gr.32 pneumatisch Blockversion
Hersteller Nr.:91439|Art.-Nr.:21023247
604,99 €inkl. MwSt.
Technische Daten
- Anwendung
- pneumatisch
- Größe
- 32
- Bauart
- Blockversion
- Marke
- AMF
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art.-Nr.
- 21023247
- GTIN
- 4020772091439
Produktbeschreibung

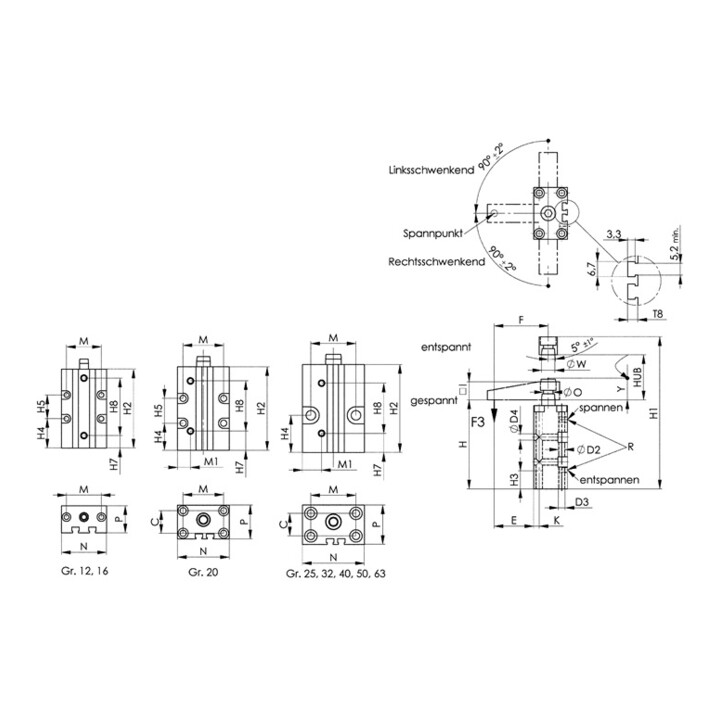

pneumatisch · Blockversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · Magnetkolben für Endlagenabfrage · einschließlich Schraube und Federring zum leichteren Voreinstellen der SpannarmpositionBefestigungsmöglichkeiten: · durch Querloch seitlich nach vorne oder hinten · von oben mit langen Zylinderschrauben ISO 4762 (DIN 912) · von unten in Gewindelöcher Zubehör(nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP - Andrückschraube Nr. 6880 · Weitere technische Eigenschaften C: 30mm · H4: 43mm · Anschlussgewinde: M8 · Kolben-Ø: 32mm · H5: -mm · D4: 8,5 · H1: 145mm · H8: 50mm · D2: 6,5mm · H2: 90mm · Schwenkbereich: links° · O: M8mm · M1: 18mm · Y Spannhub: 14mm · T8: 6,5mm · W: 16mm · I: 19mm · F: 60mm · P: 45mm · K: 7,5mm · R: G1/8mm · E: 40mm · M: 45mm · H7: 22mm · H: 96mm · F3: 0,27kN · H3: 20mm · D3: M8mm · N: 60mm · Hub: 30mm
