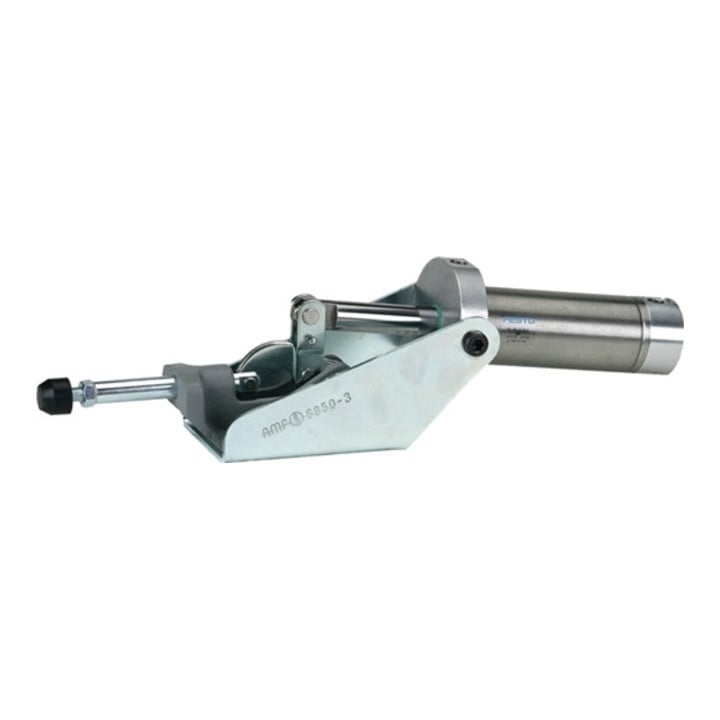

Druckspanner · schwere Ausführung für lange Lebensdauer · ausgerüstet mit doppeltwirkendem FESTO-Pneumatikzylinder mit Drosselbohrungen für gedämpfte Geschwindigkeit · (Größe N-3 mit Pneumatikzylinder mit einstellbarer Geschwindigkeit) eloxiert und anschlussfertig montiert · Größe 3 und N-3 mit Magnetkolben für Endlagenabfrage, bei den Größen 5 und 7 ist eine Endlagenabfrage nicht möglich · Werkstoff: Konsole verzinkt und passiviert, Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl · Lagerstellen gefettet · komplett mit vergüteter, verzinkter Andrückschraube Nr. 6880
Hinweis:Größe N-3 mit Pneumatikzylinder aus Rechtecksprofil. Die Größen 5 und 7 weichen von der Bauform ab und haben lange Konsolen. Passenden Näherungsschalter für Endlagenabfage und Befestigungsbausatz bitte separat anfragen. ·

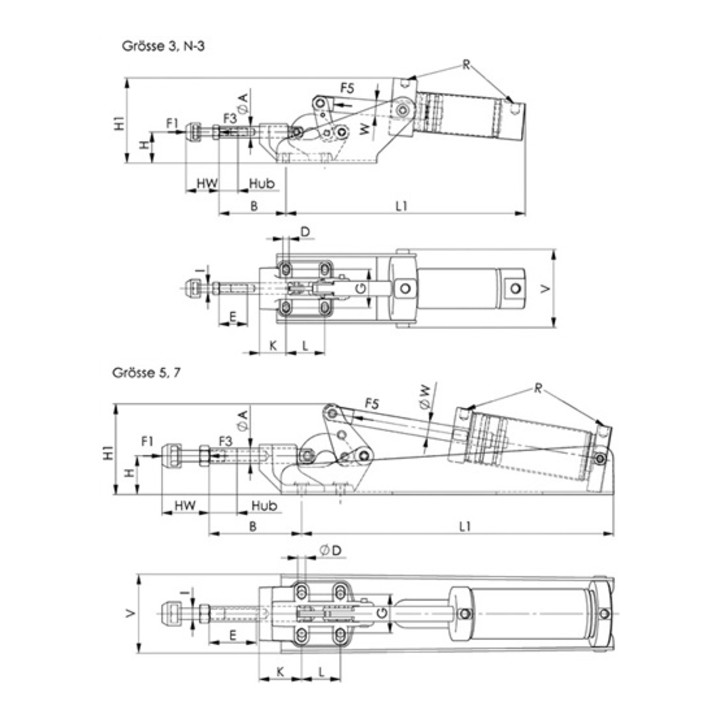

Weitere technische Eigenschaften A: 12mm • D: 6,5mm • Kolben-Ø: 40mm • Andrückschraube: M8 x 35 • G: 41 • HW min.: 21,5mm • L1: 253mm • HW max.: 35mm • H1: 91mm • F1: 4kN • L: 41mm • Bauart: Druckspanner • W: 16mm • F5: 0,75kN • I: M8mm • B: 71mm • Kolbenhub: 62mm • K: 28mm • R: G1/8mm • V: 83 • E: 30mm • H: 33mm • F3: 2,5kN • Hub: 20mm
EAN/GTIN: 04020772095031
