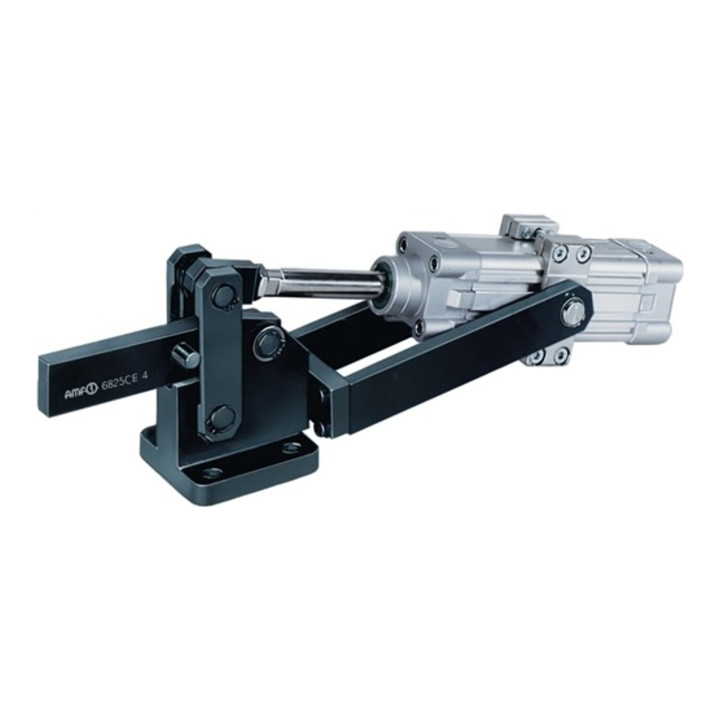

schwer · mit horizontalem Zylinderanbau · mit Schwenkzapfenbefestigung und einstellbarer Endlagendämpfung · mit Magnetkolben für Endlagenabfrage · Vergütungsstahl brüniert · die in DU-Buchsen laufenden, wartungsfreien Lagerbolzen sind vergütet, geschliffen und mit Sicherungsringen montiert · der Spanner ist anschlussfertig und besteht aus: - Mechanik-Element Nr. 6815C - doppeltwirkendem FESTO-Pneumatikzylinder · die Zylinder entsprechen - ISO 6431 - VDMA 24562 - NFE 49003.1 - UNI 10290
Anwendung:Diese Pneumatikspanner sind in Maschinenbauqualität ausgeführt und eignen sich zum Einbau in Transferstraßen und Sondermaschinen. Öffnungs- und Spannposition des Spanners kann elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden. ·

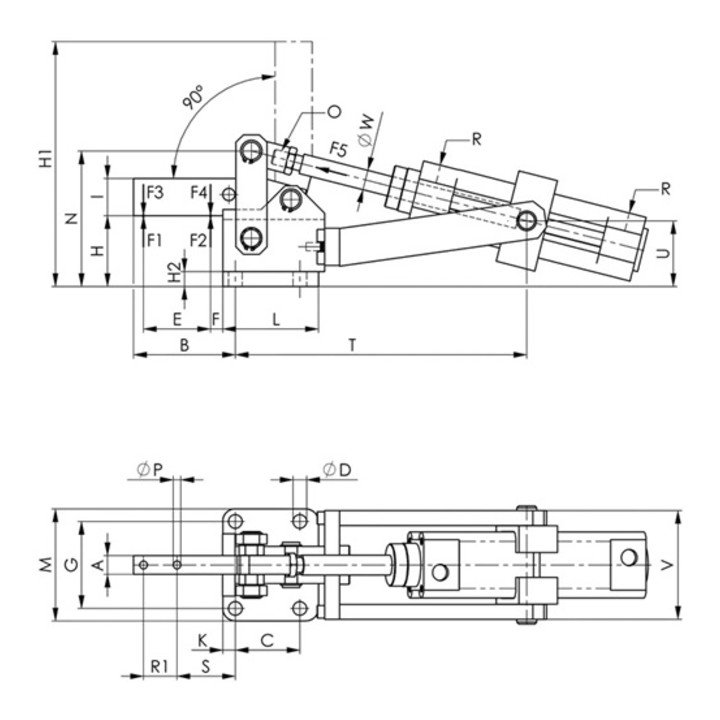

Weitere technische Eigenschaften S: 53mm • A: 20mm • C: 55mm • D: 11mm • F4: 3,5kN • R1: 26mm • Kolben-Ø: 50mm • G: 83 • H1: 218mm • H2: 12 • L: 85mm • O: M16 x 1,5mm • T: 280mm • W: 20mm • F5: 1kN • I: 40mm • F: 10mm • B: 90mm • Kolbenhub: 100mm • P: 8,2mm • K: 11mm • U: 55mm • R: G1/4mm • V: 101 • E: 60mm • M: 105mm • H: 61mm • F3: 2,5kN • N: 129mm
EAN/GTIN: 04020772092245
