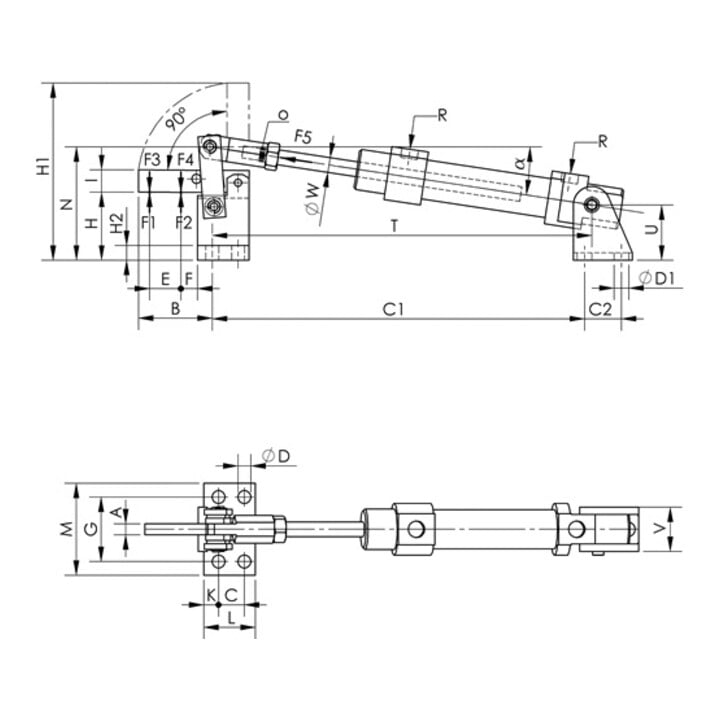

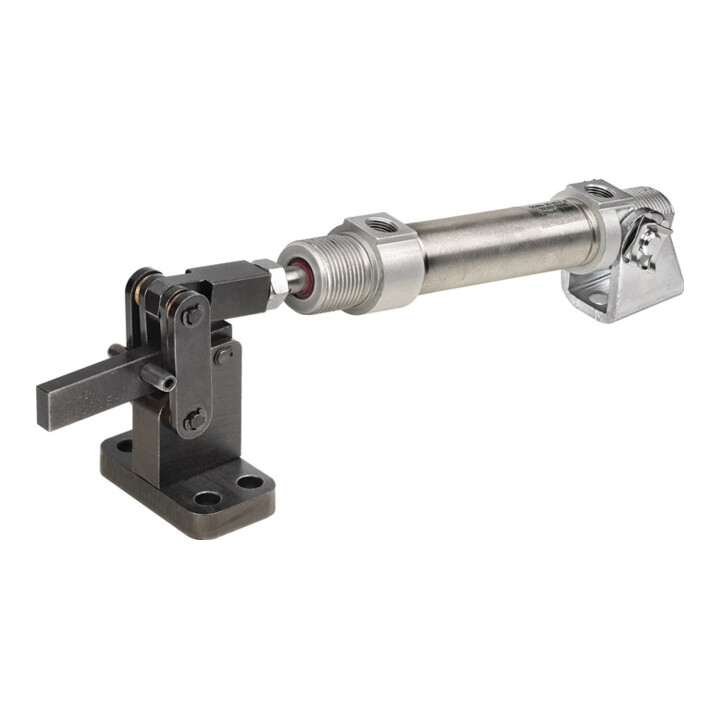

schwer · mit horizontalem Zylinderanbau · mit einstellbarer Endlagendämpfung · mit Magnetkolben für Endlagenabfrage · Vergütungsstahl brüniert · die in Bronze-Buchsen laufenden, wartungsfreien Lagerbolzen sind vergütet, geschliffen und mit Sicherungsringen montiert · der Spanner ist anschlussfertig und besteht aus: - Mechanik-Element Nr. 6815C - doppeltwirkendem FESTO-Pneumatikzylinder - Lagerbock Die Zylinder entsprechen DIN ISO 6432. Anwendung: Diese Pneumatikspanner sind in Maschinenbauqualität ausgeführt und eignen sich zum Einbau in Transferstraßen und Sondermaschinen. Öffnungs- und Spannposition des Spanners kann elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden. Weitere technische Eigenschaften: · A: 6mm · C: 14mm · D: 7mm · F4: 0,8kN · Kolben-Ø: 20mm · G: 35mm · H1: 96mm · H2: 8mm · L: 28mm · O: M8 · T: 204mm · a*: 9° · W: 8mm · F5: 0,19kN · I: 12mm · F: 9mm · B: 41mm · Kolbenhub: 40mm · Eigenschaft: schwer, mit Magnetkolben · K: 8mm · U: 30mm · V: 24mm · R: G1/8″ · E: 17mm · C1: 200mm · M: 50mm · H: 37mm · F3: 0,6kN · C2: 20mm · Druckluftanschluss: G1/8 ″ · N: 62mm · D1: 6,5mm
EAN/GTIN: 04020772092122
