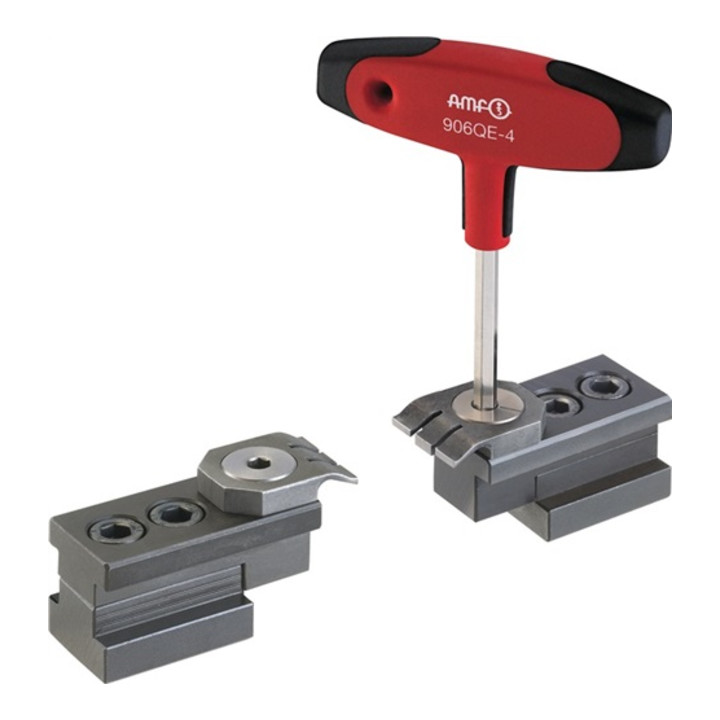

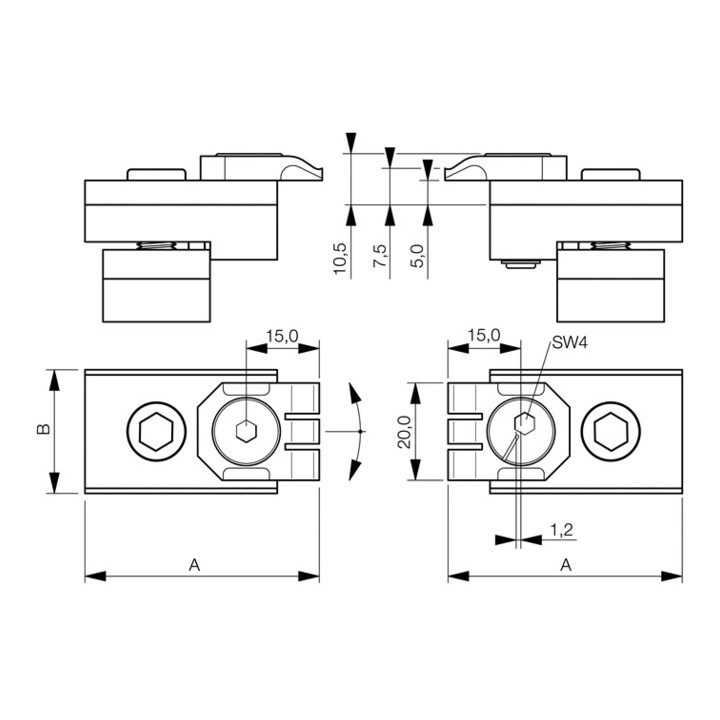

für Nutentische · · bestehend aus einem Spannelement und einem AnschlagAnwendung:Das einfache Festschrauben des Horizontalspanners bewerkstelligt Niederhalten und Spannen des Werkstückes. Der aktive Teil des Spanners besteht aus drei Elementen - ein starrer Teil und zwei flexible Teile. Spannkraft: 4.000 N Anziehmoment: 9 Nm Hub des Exzenters: 1,2 mm Das Spannen eines Werkstückes geschieht in 3 Stufen: 1) Kontakt: Die biegsamen Elemente des Spanners legen sich an das Werkstück an. 2) Niederdrücken: Die biegsamen Elemente des Spanners drücken das Werkstück nieder bis es in Kontakt mit dem starren Spannfinger kommt. 3) Spannen und Positionieren: Der starre Spannfinger bewirkt das Spannen des Werkstückes. · Weitere technische Eigenschaften A: 52mm · Bauart: horizontal · B: 22mm
EAN/GTIN: 04020772070182
