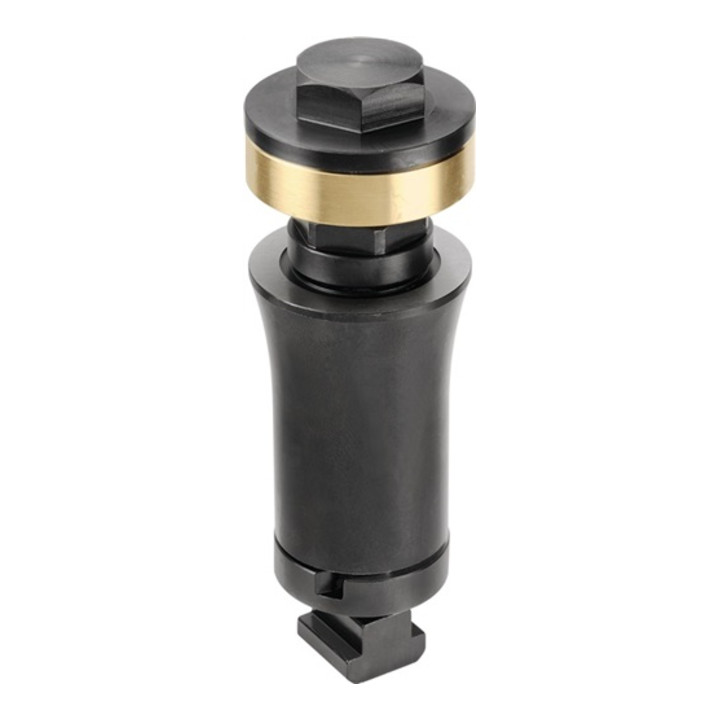

AMF Aufspannbolzen Nr.6417 Gr.80
Hersteller Nr.:74179|Art.-Nr.:21022996
1/3
Nicht auf Lager
AMF Aufspannbolzen Nr.6417 Gr.80
Hersteller Nr.:74179|Art.-Nr.:21022996
232,99 €inkl. MwSt.
Technische Daten
- Spannhöhe
- 8-40 mm
- Nut
- 14 mm
- Größe
- 80
- Ø
- 40 mm
- Höhe
- 80 mm
- Marke
- AMF
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art.-Nr.
- 21022996
- GTIN
- 4020772074173
Produktbeschreibung

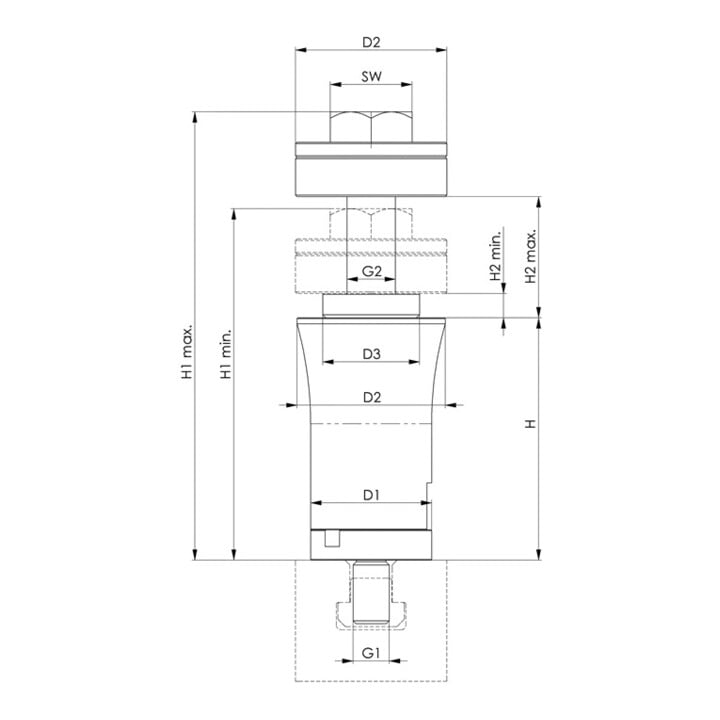

Anwendung:- Die Aufspannbolzen werden mittels Nutenstein auf dem Maschinentisch befestigt. - Durch betätigen der Vorspannmutter SW 27 mm wird der Aufspannbolzen auf dem Nutentisch fixiert. - Gespannt wird durch die Schraube SW 27 mm aus vergütetem Stahl. - Beschädigungen am Werkstück verhindert ein Spannring aus Messing. Hinweis:- Geeignet für Werkstückdicken von 8 bis 40 mm - Auflagehöhe 80 mm - Zusätzlich erhältlich ist eine Verlängerungsschraube für Werkstückdicken von 40 - 72 mm und Zwischenelemente mit 25 mm und 50 mm zur Vergößerung der Auflagehöhe Vorteil:- Reduzierung der Rüstkosten durch Einsparung von Rüstzeit und Rüstelementen - Optimale Nutzung des Maschinentisches - Erhöhtes Spannen von flachen Werkstücken um Bohrungen, Gewinde und Nuten einzubringen · Weitere technische Eigenschaften G1: M12mm · H2 min. - H2 max.: 8-40mm · D2: 50mm · SW: 27mm · G2: M16mm · H: 80mm · H1 min. - H1 max.: 116-148mm · D3: 32mm · D1: 40mm
